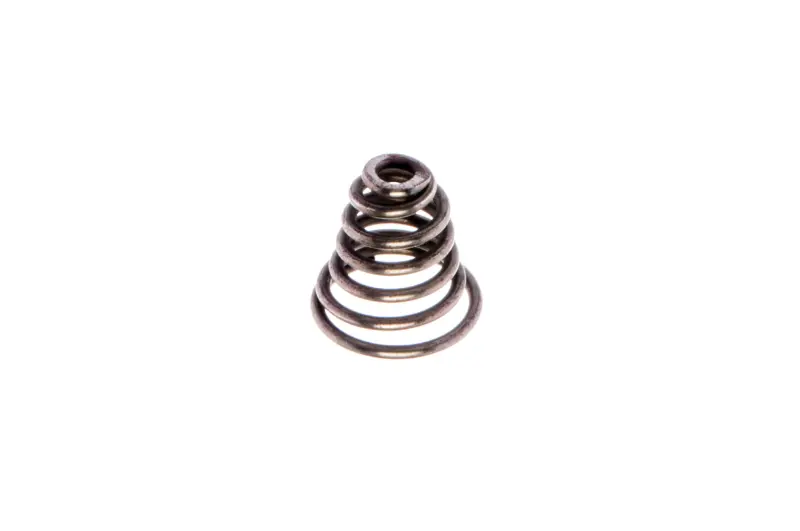

Амортизатор-пружина бензопилы Goodluck GL4500/5200 BEST

Конусный пружинный амортизатор для Goodluck GL4500 и GL5200

Деталь предназначена для ремонта антивибрационной системы бензопил Goodluck GL4500 и GL5200. Пружинный амортизатор образует упругую связь между частями корпуса и рукояткой, принимая колебания, возникающие при работе двигателя и пильной гарнитуры. Исправная опора помогает уменьшить передачу вибрации на рукоятки и сохранить предусмотренную конструкцией подвижность соединенных частей пилы.

Амортизатор выполнен в виде витой конусной пружины: ее диаметр постепенно увеличивается от узкой части к основанию. Такое исполнение отличает позицию от цилиндрических пружин, резиновых буферов и амортизаторов другой формы, которые также встречаются в бензопилах. Деталь продается отдельно и рассчитана на использование в моделях Goodluck GL4500/5200. При подборе необходимо учитывать не только обозначение пилы, но и фактическое исполнение установленной антивибрационной опоры.

Когда требуется замена

Проверка амортизаторов нужна при заметном усилении вибрации на рукоятках, чрезмерном перемещении частей корпуса относительно друг друга, перекосе рукоятки либо обнаружении поврежденной пружины. Поводом для ремонта также служат разошедшиеся или деформированные витки, трещина проволоки и нарушение фиксации в посадочных местах. Эксплуатация с поврежденной опорой создает лишнюю подвижность корпуса, поэтому состояние остальных амортизаторов и точек крепления следует оценивать одновременно.

Что сверить перед заказом

• Модель бензопилы: деталь заявлена для Goodluck GL4500 и GL5200.
• Тип опоры: нужна именно витая конусная пружина, а не резиновый демпфер или цилиндрический амортизатор.
• Геометрия: сравните общую высоту, диаметры узкой и широкой частей, количество витков и форму крайних витков со снятой деталью.
• Посадочные места: проверьте расположение опоры и способ ее фиксации на своей модификации пилы.
• Состояние сопряженных деталей: крепления не должны иметь трещин, выработки или деформации, мешающей правильной установке пружины.

Установка и проверка после ремонта

Перед разборкой пилу очищают от опилок и загрязнений в зоне крепления, чтобы получить свободный доступ к амортизатору. Поврежденную пружину снимают без перекоса и сравнивают с новой по форме и посадке. Новую деталь устанавливают в штатные точки крепления без принудительного растягивания, подгибания витков или изменения конуса. Конкретная последовательность разборки зависит от исполнения корпуса и рукоятки соответствующей модификации GL4500/5200.

После сборки проверяют, что пружина надежно удерживается с обеих сторон, не задевает соседние детали и не установлена с перекосом. Рукоятка должна перемещаться относительно моторной части в пределах, предусмотренных системой амортизации, без стука и чрезмерного люфта. До запуска также стоит осмотреть остальные пружины и буферы: антивибрационная система работает как комплект опор, поэтому повреждение соседней детали может сохранить нежелательную вибрацию даже после локального ремонта.

Основные характеристики

• назначение — амортизатор антивибрационной системы бензопилы;
• исполнение — конусная витая пружина;
• совместимые модели — Goodluck GL4500 и GL5200;
• торговая марка — BEST;
• формат позиции — одна пружинная деталь.

Эта позиция подходит для ремонта пилы с совпадающей конусной опорой. Точное сравнение формы, размеров и креплений со снятой пружиной особенно важно, если бензопила ранее ремонтировалась или относится к иной модификации семейства 4500/5200.
