Катушка зажигания JING mod B для мотоциклов Минск, Восход

Катушка зажигания JING mod B для мотоциклов Минск и Восход

Катушка предназначена для формирования высоковольтного импульса, необходимого свече для воспламенения топливовоздушной смеси. Она применяется в системах зажигания отечественных двухтактных мотоциклов Минск и Восход; товарная модификация обозначена как JING mod B. В каталожных данных для этой позиции указаны двигатели объемом 125 и 175 см³, а также применение на технике Верховина. Перед покупкой следует учитывать конкретное исполнение системы зажигания, поскольку одинаковое название модели мотоцикла не исключает различий между годами выпуска и установленными комплектами электрооборудования.

Назначение и работа катушки

Во время работы двигателя катушка преобразует поступающий импульс в высокое напряжение и передает его к свече через высоковольтный провод. На электродах свечи возникает искра, которая воспламеняет смесь в цилиндре. От исправности этого компонента зависят уверенный запуск, устойчивый холостой ход, ровная работа при повышении оборотов и отсутствие пропусков воспламенения. При диагностике катушку рассматривают вместе со свечой, свечным наконечником, высоковольтным проводом, контактами и другими компонентами зажигания: похожие симптомы могут возникать при неисправности любого из этих участков.

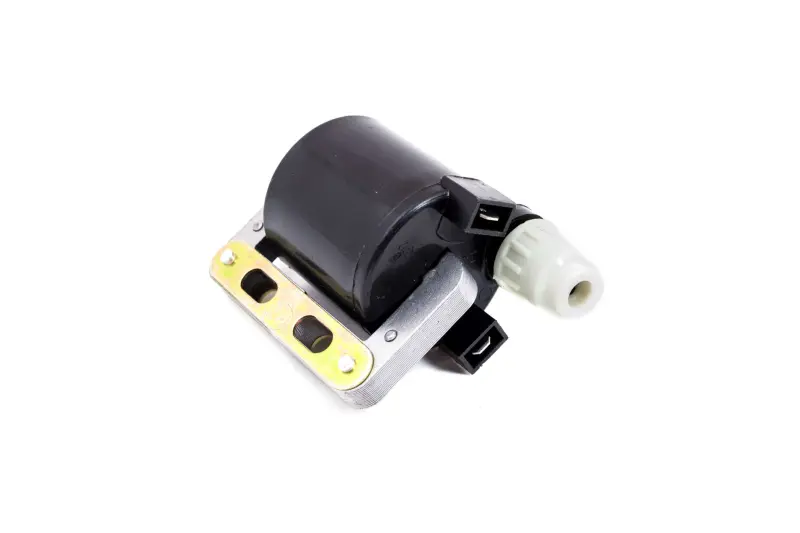

Модель выполнена в отдельном корпусе и снабжена металлической монтажной планкой. На планке расположены два продолговатых крепежных отверстия, позволяющие установить деталь на предусмотренные точки крепления. Для подключения предусмотрены два плоских контактных вывода и отдельное изолированное гнездо высоковольтного провода. Такое исполнение нужно учитывать при сравнении с ранее установленной катушкой: совпадение только по названию мотоцикла недостаточно.

Что проверить при подборе

• Исполнение: выбирайте именно вариант JING mod B, не заменяя его версией mod A без проверки различий.
• Модель техники: основное применение — мотоциклы Минск и Восход; каталожная применяемость также включает Верховину.
• Двигатель: для позиции заявлены двухтактные двигатели объемом 125 и 175 см³.
• Крепление: сопоставьте форму планки, положение двух продолговатых отверстий и доступное место на раме или штатном кронштейне.
• Контакты: проверьте количество, форму и расположение двух плоских выводов, а также способ присоединения высоковольтного провода.
• Габаритная форма: корпус и выводы после установки не должны упираться в соседние детали или натягивать проводку.

Когда катушку проверяют или меняют

Поводом для диагностики становятся затрудненный запуск, пропуски воспламенения, неровный холостой ход, снижение тяги и остановка двигателя. Возможны и периодические проявления, когда искра исчезает после прогрева либо при вибрации. До замены полезно осмотреть свечу, наконечник и высоковольтный провод, проверить чистоту и плотность контактов, состояние изоляции и надежность соединения с массой там, где это предусмотрено схемой мотоцикла. Это помогает не принять неисправность соседней детали за отказ катушки.

Рекомендации по установке

Монтаж выполняют при выключенном зажигании. Перед снятием старой катушки зафиксируйте расположение проводов, затем сравните обе детали по планке, контактам и высоковольтному гнезду. Крепеж затягивают равномерно, без деформации планки и корпуса. Клеммы должны сидеть плотно, а провод к свече — входить в изолированное гнездо без перекоса. Проводку укладывают без натяжения, резких перегибов и контакта с горячими либо подвижными частями мотоцикла.

После монтажа проверьте запуск и устойчивость двигателя на разных оборотах. Катушка JING mod B подходит для ремонта штатного зажигания только при совпадении исполнения, крепежной схемы и разъемов. Тщательное сравнение со снятой деталью особенно важно, если электрооборудование мотоцикла ранее переделывалось или собиралось из компонентов разных модификаций.
