Коммутатор-стабилизатор БКС-94 12 В для генератора 90 Вт Минск/Восход JING

Коммутатор-стабилизатор БКС-94 JING для мотоциклов Минск и Восход

КЭТ БКС-94 объединяет функции электронного коммутатора зажигания и стабилизатора напряжения. Исполнение рассчитано на 12-вольтовое электрооборудование мотоциклов Минск и Восход с генератором мощностью 90 Вт. Блок участвует в формировании искры и ограничивает изменение напряжения генератора, поэтому его исправность важна одновременно для запуска двигателя, устойчивой работы зажигания и питания подключённых потребителей.

Эта версия предназначена именно для системы 12 В и генератора 90 Вт. Обозначения 12 В и 90 Вт описывают совместимое исполнение электрооборудования, а не потребляемую блоком мощность. БКС для 65-ваттных генераторов относятся к другой модификации и не должны выбираться только по внешнему сходству корпуса. При ремонте необходимо определить параметры установленного генератора и сопоставить обозначение прежнего блока с БКС-94.

Что проверить при подборе

• Напряжение: мотоцикл должен иметь 12-вольтовое электрооборудование.
• Мощность генератора: требуемое исполнение — 90 Вт; версия для 65 Вт не является прямой заменой.
• Назначение: блок применяется в соответствующих системах зажигания мотоциклов Минск и Восход.
• Разъём: до установки нужно сравнить форму колодки, расположение контактов, ключи и фиксаторы со снятой деталью.
• Крепление: следует сопоставить положение крепёжного ушка и доступное место на мотоцикле.
• Подключение: назначение каждого провода проверяют по схеме конкретной модели и модификации, не ориентируясь лишь на похожий корпус.

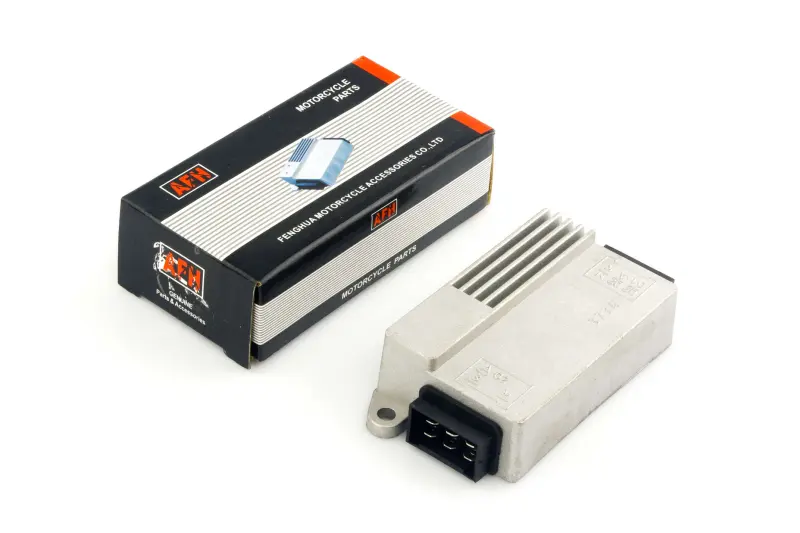

Блок выполнен в светлом прямоугольном корпусе с продольными рёбрами, многоконтактной колодкой и крепёжным ушком. Такая компоновка позволяет установить деталь в предусмотренной точке и подключить штатную проводку через разъём. Геометрия колодок у блоков разных производителей может различаться, поэтому разъём должен входить без перекоса и чрезмерного усилия. Подрезать корпус колодки или переставлять контакты без проверки схемы подключения не следует.

Установка и проверка после замены

Перед монтажом отключают зажигание и, если конструкцией мотоцикла предусмотрена аккумуляторная батарея, отсоединяют её. Контакты проводки осматривают на окисление, ослабление, перегрев и повреждение изоляции. Сам блок закрепляют без перекоса; проводку укладывают так, чтобы она не натягивала колодку, не касалась горячих деталей и не перетиралась об острые кромки. Продольные рёбра корпуса не стоит закрывать плотной изоляцией или прижимать посторонними предметами.

После подключения проверяют запуск двигателя, стабильность искрообразования и работу штатных потребителей на разных оборотах. Если неисправность сохраняется, диагностику продолжают: похожие симптомы способны вызывать генератор, датчик зажигания, высоковольтный трансформатор, свеча, проводка, разъёмы или плохое соединение с массой. Замена БКС оправдана, когда проверка системы указывает именно на коммутатор-стабилизатор, а не на соседние компоненты.

Основные данные

• тип: КЭТ, блок коммутатор-стабилизатор;
• обозначение: БКС-94;
• исполнение электрооборудования: 12 В;
• мощность совместимого генератора: 90 Вт;
• применение: мотоциклы Минск и Восход;
• бренд товара: JING.

БКС-94 JING подходит для восстановления штатной системы зажигания и стабилизации напряжения при совпадении электрических параметров, разъёма и схемы подключения. Перед заказом достаточно последовательно сверить напряжение, мощность генератора, обозначение старого блока, конфигурацию колодки и крепление — эти признаки дают более надёжный результат, чем подбор только по названию мотоцикла.
