Коммутатор-стабилизатор БКС-262 JING для Минск и Восход, 12 В / 65 Вт

Коммутатор-стабилизатор БКС-262 JING для мотоциклов Минск и Восход

БКС-262 объединяет управление искрообразованием и стабилизацию напряжения бортового электрооборудования. Блок предназначен для мотоциклов Минск и Восход, оснащённых генератором номиналом 12 В и 65 Вт. Такая деталь участвует сразу в двух важных процессах: формирует управляющие импульсы для системы зажигания и ограничивает рост напряжения при изменении оборотов двигателя.

Исправный коммутатор-стабилизатор помогает поддерживать устойчивое искрообразование при запуске и во время движения, а также нормальную работу приборов освещения. Модель БКС-262 следует подбирать именно под соответствующее исполнение генератора и штатную схему конкретного мотоцикла. Обозначение 65 Вт относится к номиналу совместимого генератора, а не к потреблению самого электронного блока.

Конструкция и назначение

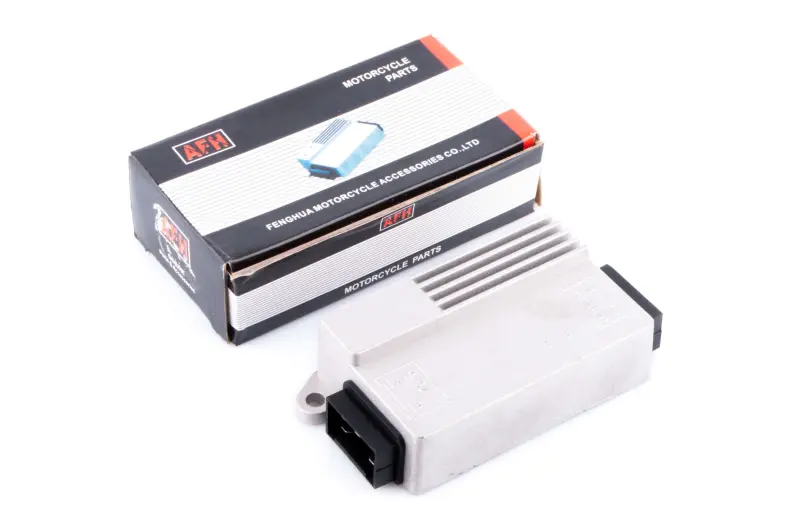

Электронные компоненты размещены в компактном прямоугольном корпусе. На его верхней части выполнены рёбра, увеличивающие площадь теплоотдачи, сбоку расположен контактный разъём, а крепёжное ушко позволяет зафиксировать блок в предусмотренном на мотоцикле месте. Такое исполнение удобно при замене детали без изменения штатного расположения электрооборудования, если форма разъёма и точка крепления совпадают с ранее установленным БКС.

• Коммутация зажигания: блок управляет моментом искрообразования, необходимым для запуска и работы двигателя.
• Стабилизация напряжения: ограничение его роста помогает снизить риск перегорания ламп на повышенных оборотах.
• Корпус с рёбрами: увеличенная наружная поверхность способствует отводу тепла от электронных компонентов.
• Разъёмное подключение: штатный контактный разъём упрощает снятие и установку при обслуживании мотоцикла.

Как правильно подобрать БКС-262

Перед заказом проверьте модель мотоцикла, параметры генератора 12 В / 65 Вт и обозначение ранее установленного блока. Дополнительно сопоставьте форму корпуса, расположение крепёжного ушка, геометрию штекера, количество и расположение контактов. У блоков для похожей техники могут отличаться распиновка и схема подключения, поэтому одного совпадения напряжения недостаточно.

Если старый блок имеет другое обозначение, иной разъём или рассчитан на генератор другой мощности, взаимозаменяемость необходимо определять по схеме электрооборудования мотоцикла. Подключать провода только по их цвету не следует: цвета могут различаться после ремонта или замены жгута. Ориентируйтесь на назначение выводов и схему именно вашей модификации Минск или Восход.

Когда проверяют коммутатор-стабилизатор

Диагностика БКС требуется при отсутствии искры, затруднённом запуске, перебоях зажигания, нестабильной работе освещения или частом перегорании ламп. Эти признаки не всегда означают неисправность самого блока: похожие проявления вызывают повреждённая проводка, плохие контакты, нарушение соединения с массой, неисправность генератора либо других компонентов зажигания. Перед заменой полезно проверить разъёмы, состояние проводов и параметры системы по руководству мотоцикла.

При установке электрооборудование необходимо обесточить, а штекер подключить без перекоса и чрезмерного усилия. Корпус закрепляют через предусмотренное ушко так, чтобы проводка не была натянута и не касалась горячих или подвижных деталей. После монтажа проверяют запуск двигателя, устойчивость искрообразования и работу освещения на разных оборотах. БКС-262 JING подходит для ремонта штатной 12-вольтовой системы Минск или Восход с генератором 65 Вт при полном совпадении подключения и крепления.
