Замок зажигания ИЖ, 5 контактов, JING

Замок зажигания JING для мотоциклов ИЖ

Пятиконтактный замок зажигания предназначен для мотоциклов ИЖ, в которых применяется выключатель такого типа с соответствующей схемой подключения и посадочной конструкцией. Деталь управляет включением бортового питания ключом и распределяет соединения между выводами в зависимости от выбранного положения. Ее устанавливают вместо изношенного или поврежденного замка, если старый механизм перестал стабильно переключать контакты, ключ проворачивается с затруднением либо питание периодически пропадает.

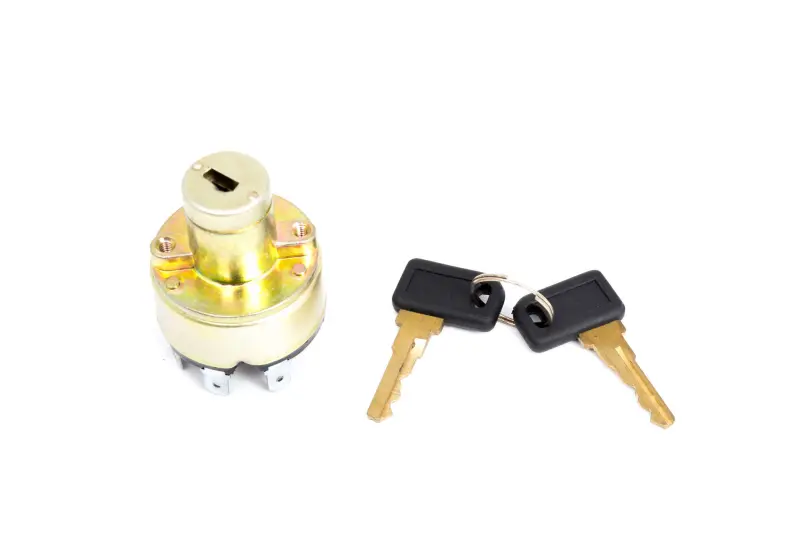

Замок выполнен в круглом корпусе с монтажным фланцем. На тыльной стороне расположены пять электрических выводов, а фланец имеет две точки крепления. Такое исполнение необходимо учитывать при подборе: одинаковое назначение детали еще не означает совпадения расположения контактов, крепежа и посадочного места. В комплект входят два ключа с черными пластиковыми головками, поэтому один из них можно оставить запасным.

Что проверить перед установкой

• Количество выводов. У заменяемого замка должно быть пять контактов. Варианты с другим числом клемм нельзя подключать только по внешнему сходству.
• Схему переключения. Сверьте назначение проводов и соединения в каждом положении ключа со схемой конкретного мотоцикла. Расположение клемм на корпусе само по себе не определяет их функцию.
• Посадочное место. Сопоставьте диаметр устанавливаемой части, форму фланца, положение двух крепежных точек и доступное пространство за панелью.
• Исполнение разъемов. Ответные наконечники штатной проводки должны подходить к выводам замка и фиксироваться без перекоса и чрезмерного усилия.
• Положение корпуса. После монтажа ключ должен свободно вставляться и поворачиваться, а проводка с обратной стороны не должна натягиваться или упираться в соседние детали.

Когда требуется замена

Поводом для проверки замка становятся нестабильное включение бортового питания, кратковременные отключения при движении ключа, заметный люфт механизма, повреждение корпуса, ослабленные выводы или следы окисления на контактных соединениях. Перед заменой стоит также осмотреть наконечники проводов: неплотное соединение с клеммой может давать похожие симптомы. Новый замок устраняет неисправность только тогда, когда причина действительно находится в механизме переключения или его выводах.

Подключение выполняют по штатной схеме мотоцикла, перенося каждый провод на вывод с соответствующей функцией. Не следует ориентироваться лишь на порядок клемм старой и новой детали: у внешне похожих выключателей внутренняя коммутация может различаться. До окончательной фиксации корпуса проверяют работу предусмотренных положений ключа, стабильность включения и отсутствие нагрева в местах соединения. После проверки замок закрепляют без перекоса, чтобы механическая нагрузка не передавалась на корпус и контакты.

Практический выбор

Эта модель подходит для ремонта мотоцикла ИЖ с пятиконтактным замком соответствующей формы и схемы. При заказе сравните старую деталь по числу выводов, геометрии корпуса, расположению крепежа и способу подключения. Если на мотоцикле ранее переделывали проводку или устанавливали другой выключатель, подбор нужно вести по фактической схеме, а не только по марке техники. Точное сопоставление этих признаков помогает установить замок без изменения панели и избежать ошибочного соединения проводов.
