Комплект штанг толкателей клапанов Урал JING, 4 шт.

Штанги толкателей клапанов Урал JING, комплект 4 шт.

Комплект предназначен для привода клапанов четырехтактного двигателя мотоцикла Урал. Штанги относятся к деталям газораспределительного механизма и передают движение от толкателей к коромыслам. При вращении распределительного вала каждая штанга перемещает соответствующее коромысло, благодаря чему клапан открывается в нужный момент. Набор включает четыре детали для обслуживания всех четырех позиций клапанного привода двигателя.

Эта позиция рассчитана на мотоциклы Урал с двигателем объемом 650 см³. Перед заказом необходимо учитывать конкретное исполнение мотора: у техники разных годов выпуска и после предыдущих ремонтов могут встречаться отличающиеся детали. Надежнее всего сопоставить назначение, длину, форму обоих рабочих концов и общую геометрию новых штанг со снятым комплектом. Такая проверка особенно важна, если двигатель ранее собирался из компонентов разных модификаций.

Назначение и конструкция

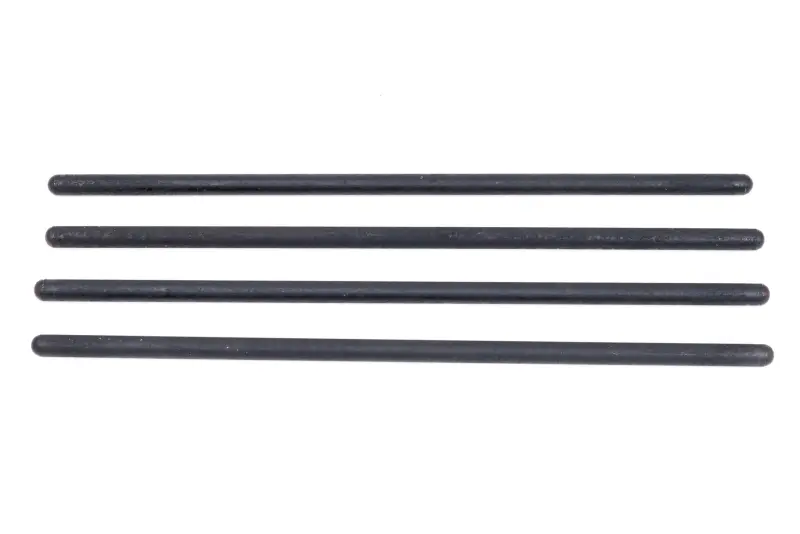

В комплект входят четыре прямые стержневые детали темного цвета с оформленными рабочими концами. Во время работы двигателя штанга совершает возвратно-поступательные движения между толкателем и коромыслом. Поэтому для правильной работы газораспределительного механизма важны прямолинейность детали, сохранность концов и корректное положение в сопрягаемых деталях. Штанга должна свободно занимать предусмотренное место и передавать ход без бокового перекоса.

Комплект используют при ремонте клапанного механизма, когда штатные штанги погнуты, имеют повреждения рабочих концов или вызывают сомнения после разборки двигателя. Замена всего набора удобна при комплексном обслуживании: мастер получает четыре одинаковые по исполнению детали и может последовательно проверить каждую позицию клапанного привода. При этом штанги не устраняют неисправности толкателей, коромысел, регулировочных винтов или клапанов, поэтому состояние сопряженных деталей оценивают отдельно.

Что проверить перед установкой

• Исполнение двигателя. Комплект подбирается для четырехтактного двигателя Урал объемом 650 см³; конкретную модификацию и конфигурацию головок цилиндров следует сопоставить с ремонтируемым мотоциклом.
• Геометрию. Сравните общую длину, профиль и форму обоих концов с ранее установленными исправными деталями.
• Сопряженные детали. Осмотрите толкатели, коромысла и регулировочные винты: поврежденная контактная поверхность может быстро ухудшить состояние новой штанги.
• Направляющие и защитные детали. Проверьте трубки, уплотнения и посадочные зоны, через которые проходят штанги, чтобы исключить заедание, перекос и утечку масла после сборки.
• Свободное перемещение. До окончательной сборки убедитесь, что каждая штанга правильно установлена между толкателем и коромыслом и не зажата соседними деталями.

Установка и последующая регулировка

Монтаж выполняют на остывшем двигателе с доступом к клапанному механизму. Рабочие концы штанг должны попасть в предусмотренные опорные точки толкателей и коромысел. После сборки необходимо отрегулировать клапанные зазоры по требованиям руководства именно для обслуживаемой модификации Урал. Универсальное значение использовать не следует: правильный зазор зависит от исполнения двигателя и установленной клапанной группы.

Перед первым запуском полезно вручную провернуть коленчатый вал и проконтролировать полный цикл перемещения всех коромысел. Движение должно проходить последовательно, без закусывания и выхода штанги из опорной точки. После запуска обращают внимание на работу клапанного механизма и отсутствие постороннего стука. Если регулировка быстро изменяется, требуется повторно проверить посадку штанг, крепление коромысел и состояние остальных деталей привода клапанов.

Комплект JING подходит для планового ремонта газораспределительного механизма Урал и восстановления привода клапанов при подтвержденном совпадении исполнения. Четыре штанги позволяют обслужить весь набор позиций одновременно, однако окончательный выбор делают по конфигурации двигателя и фактическим параметрам демонтированных деталей.
