Реле указателей поворота МТ, Днепр 12 В JING

Реле указателей поворота МТ, Днепр 12 В JING

Реле JING предназначено для системы указателей поворота мотоциклов МТ и Днепр с бортовым напряжением 12 В. Деталь формирует прерывистую подачу питания, благодаря которой включенные поворотники мигают, а не светятся постоянно. Такое реле требуется при восстановлении штатной световой сигнализации, ремонте проводки или замене неисправного прерывателя.

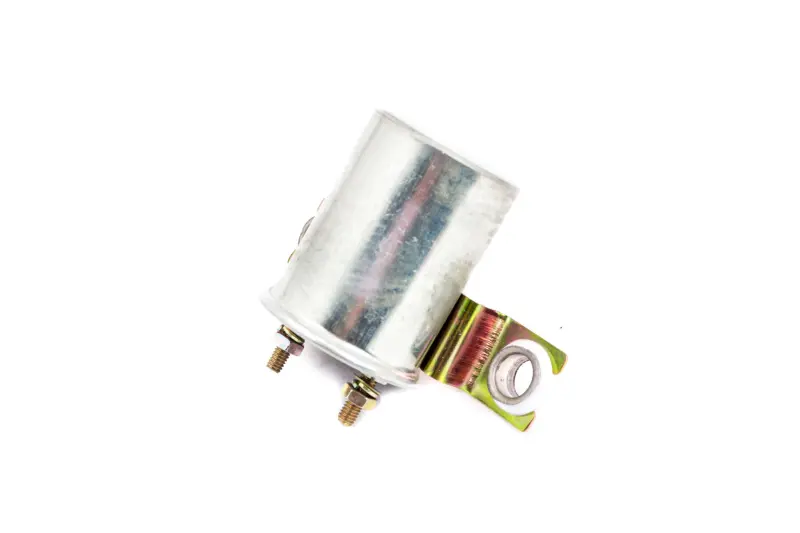

Конструкция выполнена в цилиндрическом корпусе с двумя резьбовыми контактными выводами. Сбоку предусмотрен кронштейн с отверстием для крепления реле на мотоцикле. Этот способ установки позволяет зафиксировать корпус в предусмотренном месте и разгрузить присоединенные провода. Гайки на выводах обеспечивают механическое крепление клемм; при монтаже их затягивают аккуратно, не допуская проворачивания выводов и повреждения изолирующих деталей.

Что проверить при подборе

Главный электрический параметр этой модели — напряжение 12 В. Перед покупкой необходимо убедиться, что мотоцикл оснащен именно 12-вольтовым электрооборудованием. Обозначения МТ и Днепр указывают на назначение детали, однако у техники разных годов и после прежних ремонтов проводка может отличаться. Поэтому реле подбирают не только по названию мотоцикла, но и по исполнению ранее установленной детали.

• Напряжение: 12 В.
• Назначение: управление миганием указателей поворота.
• Применение: мотоциклы семейства МТ и Днепр с подходящей системой подключения.
• Подключение: два резьбовых контактных вывода.
• Крепление: боковой кронштейн с монтажным отверстием.
• Исполнение: цилиндрический корпус серебристого цвета.

До установки сравните с прежним реле количество и расположение выводов, форму кабельных наконечников, способ фиксации корпуса и свободное пространство возле места монтажа. Электрическое назначение каждого провода сверяют со схемой конкретного мотоцикла: одинаковая форма контактов сама по себе не определяет порядок подключения. Если проводка была переделана, сначала следует установить фактическую схему соединений, а затем подключать новую деталь.

Установка и проверка

Монтаж выполняют при отключенном питании мотоцикла. Контактные наконечники должны быть чистыми, плотно удерживаться гайками и не касаться корпуса либо соседнего вывода. Кронштейн фиксируют так, чтобы реле не болталось, провода не находились под натяжением, а клеммы не упирались в другие детали. После подключения проверяют левую и правую стороны: указатели должны включаться по команде переключателя и работать в прерывистом режиме.

Нестабильное мигание не всегда означает неисправность одного реле. Перед окончательной заменой полезно осмотреть лампы, патроны, разъемы, массу, переключатель и проводку. Окисление соединений, слабая клемма или несоответствие компонентов также способны нарушить работу поворотников. Если прежний прерыватель имеет поврежденный корпус, перегретые или сильно окисленные выводы, периодически перестает работать либо не обеспечивает мигание при исправной остальной системе, установка подходящего реле JING помогает восстановить нормальное управление световыми сигналами.

Модель рассчитана на ремонт 12-вольтовой системы МТ или Днепр при совпадении подключения и крепления. Тщательная сверка старой детали и проводки до монтажа снижает риск ошибочного выбора и упрощает установку без ненужной переделки штатных соединений.
