Блок предохранителей на 4 позиции МТ, Днепр, Урал JING, без предохранителей

Блок предохранителей JING для мотоциклов МТ, Днепр и Урал

Компактный четырехпозиционный блок предназначен для размещения плавких предохранителей в проводке мотоциклов МТ, Днепр и Урал. Он подходит для ремонта штатной проводки, восстановления поврежденного держателя или сборки жгута по предусмотренной для конкретного мотоцикла схеме. Корпус объединяет четыре места под предохранители и восемь контактов: четыре входных и четыре выходных. Сами предохранители в комплект не входят, поэтому их тип и номинал необходимо подбирать отдельно по заводской схеме и фактической конфигурации проводки.

Конструкция и назначение

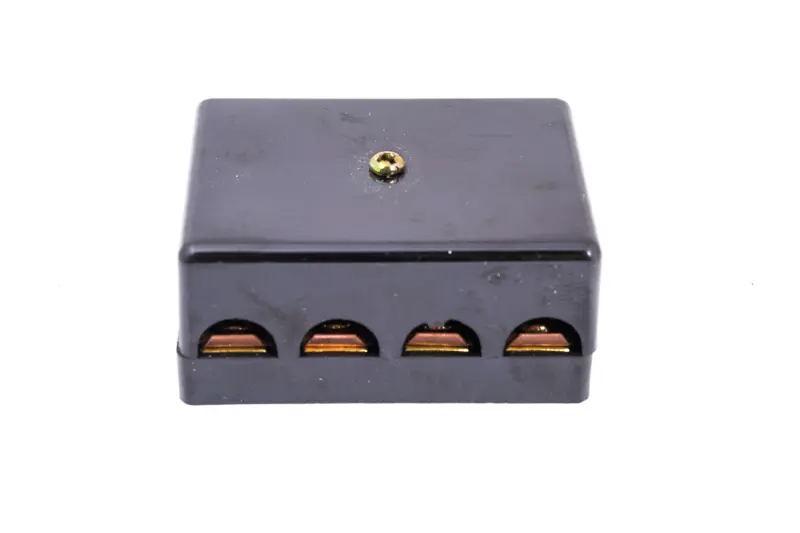

Блок выполнен в прямоугольном закрытом корпусе черного цвета. Съемная верхняя крышка фиксируется центральным винтом и прикрывает установленные предохранители от случайного контакта с соседними проводами и деталями. На одной стороне расположены четыре проема с контактами. Такая компоновка позволяет разместить несколько защищаемых линий в одном корпусе и сохранить понятное разделение подключений при обслуживании мотоцикла.

Задача блока — удерживать предохранители и обеспечивать соединение каждого из четырех каналов с соответствующей парой контактов. При правильно выбранном номинале установленный предохранитель размыкает защищаемую линию при недопустимом токе. Сам корпус не определяет номиналы и не заменяет проверку проводки: значения выбирают в соответствии со схемой конкретной модели и подключенными потребителями.

Что проверить перед выбором

• Совместимость по мотоциклу. Позиция заявлена для МТ, Днепр и Урал, однако на технике после ремонта могла быть изменена проводка или установлен блок другого исполнения.
• Количество позиций. Корпус рассчитан на четыре предохранителя и имеет восемь контактов — по входу и выходу для каждого канала.
• Габариты. Размер корпуса составляет примерно 60 × 40 мм. Перед заказом сравните доступное место и размеры прежнего блока.
• Расположение подключений. Сопоставьте ориентацию контактов, направление подхода проводов и возможность установить крышку без натяжения жгута.
• Тип предохранителей. Они приобретаются отдельно; их формат должен соответствовать держателям блока, а номинал — схеме мотоцикла.

Когда требуется замена

Установка нового корпуса актуальна при трещинах старого держателя, повреждении крышки, ослаблении контактов, следах сильного нагрева или окисления, которое уже нельзя устранить очисткой. Поводом для проверки также становятся нестабильная работа потребителей, периодическое пропадание питания либо заметный нагрев соединений. Перед заменой следует установить причину неисправности: новый блок не устранит поврежденную изоляцию, неверное подключение, перегруженную линию или плохой контакт в другом месте жгута.

Рекомендации по установке

Монтаж выполняют при отключенном аккумуляторе. До снятия прежнего блока отметьте назначение каждого провода и зафиксируйте порядок подключения. Переносите проводники последовательно, сверяясь со схемой мотоцикла, не объединяя каналы произвольно. Контактные наконечники должны держаться плотно, а оголенные участки проводников не должны выходить за пределы соединения. Корпус размещают так, чтобы провода подходили свободно, не перегибались у контактов и не мешали закрытию крышки.

После установки проверьте надежность всех соединений, правильность номиналов предохранителей и работу подключенных потребителей. Если предохранитель повторно перегорает, увеличивать его номинал без диагностики нельзя: сначала необходимо найти перегрузку или повреждение проводки. Блок JING на четыре позиции станет практичным выбором для аккуратного восстановления соответствующего держателя на МТ, Днепр или Урал при совпадении размеров, контактной компоновки и схемы подключения.
