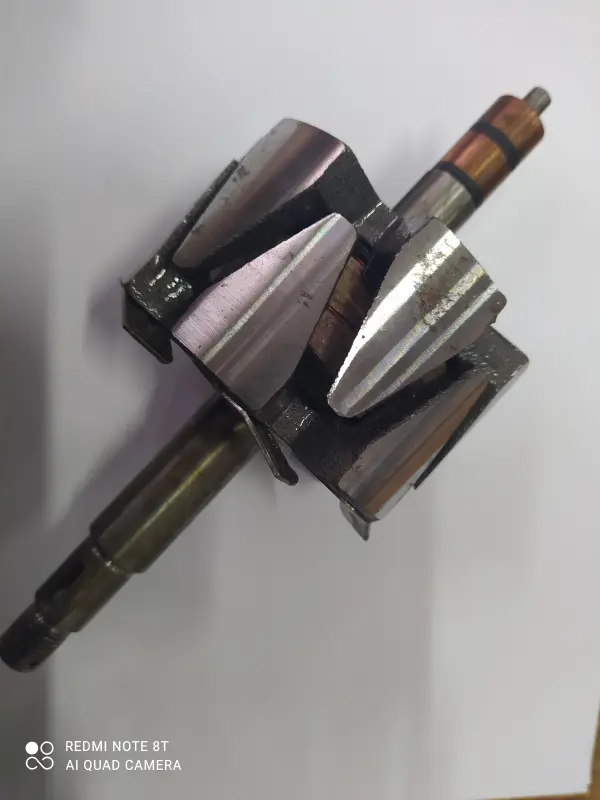

Якорь генератора Урал 12V SPARK

Якорь генератора Урал 12V SPARK

Якорь генератора SPARK предназначен для ремонта 12-вольтового генераторного узла мотоциклов Урал. Это вращающаяся часть генератора, которую устанавливают вместо неисправного ротора, если замена всего генератора в сборе не требуется. Деталь применяется на четырёхтактных мотоциклах Урал с двигателем 650 см³ в модификации URAL и позволяет восстановить генераторный узел с заменой именно его вращающейся части.

Во время работы якорь вращается внутри генератора и взаимодействует со статором. Эти компоненты образуют единую систему, поэтому ротор необходимо подбирать с учётом исполнения установленного генератора и состояния сопрягаемых деталей. В конструкцию якоря входят вал, полюсные части и контактные кольца. Их конфигурация и расположение должны соответствовать генераторному узлу конкретного мотоцикла.

Когда нужна замена якоря

Деталь выбирают после диагностики, если неисправность относится к вращающейся части генератора. Такой ремонт уместен как при плановом восстановлении разобранного узла, так и при устранении конкретной неисправности без обязательной покупки генератора в сборе. При этом состояние статора, проводки, регулятора, контактных элементов и других компонентов электрической системы проверяют отдельно: установка нового ротора не устранит неполадку, если её причина находится в другой части генератора или электрооборудования.

Якорь рассчитан на 12-вольтовое исполнение. Ротор, статор и остальные элементы генераторного узла должны быть совместимы между собой и относиться к одной версии электрооборудования. Это особенно важно для мотоциклов, которые ранее ремонтировались, переоборудовались или получили другой генератор: фактически установленный узел может отличаться от первоначальной комплектации.

Как проверить соответствие детали

Перед заказом сравните якорь со снятым ротором. Обратите внимание на 12-вольтовое исполнение, форму и расположение посадочных участков вала, конфигурацию полюсных частей, количество контактных колец и их размещение. Сопоставление по конструкции помогает убедиться, что деталь правильно установится и будет работать со статором имеющегося генератора.

Не ориентируйтесь только на модель мотоцикла, если генератор уже меняли. Для точного подбора важна конструкция установленного узла. Снятый якорь следует осмотреть вместе с посадочными местами и сопрягаемыми компонентами, чтобы до начала сборки выявить износ, повреждения или несоответствие деталей.

Установка и проверка после ремонта

Монтаж выполняют в соответствии с технической документацией конкретного мотоцикла и установленного генератора, соблюдая порядок разборки и сборки. Якорь должен устанавливаться без перекоса. Не следует подгонять посадочные участки подручной обработкой: если деталь не занимает штатное положение, необходимо повторно проверить соответствие ротора и генераторного узла.

Во время ремонта осмотрите статор, контактные элементы, провода и крепёж. До окончательной сборки убедитесь, что вал и сопрягаемые части находятся в исправном состоянии. После монтажа проверьте свободное и правильное вращение ротора, отсутствие касания соседних компонентов и работу 12-вольтового электрооборудования.

Якорь генератора Урал 12V SPARK подходит для ремонта мотоцикла Урал 650, когда требуется заменить отдельный ротор, а конструкция установленного генератора соответствует исполнению детали. Тщательное сравнение со снятым якорем и проверка всего генераторного узла помогут правильно выполнить ремонт и сохранить штатную компоновку системы.
