Щетки генератора SPARK для МТ, Днепр, Урал 6 В, пара

Щетки генератора SPARK для МТ, Днепр и Урал с системой 6 В

Комплект предназначен для обслуживания щеточно-коллекторного механизма генератора на мотоциклах МТ, Днепр и Урал с номинальным напряжением 6 В. Щетки поддерживают скользящий контакт с вращающимся коллектором и участвуют в передаче тока между неподвижной частью генератора и якорем. Позиция подходит для планового ремонта, а также для восстановления генератора при износе ранее установленных щеток. В комплект входят две щетки.

Конструкция и назначение

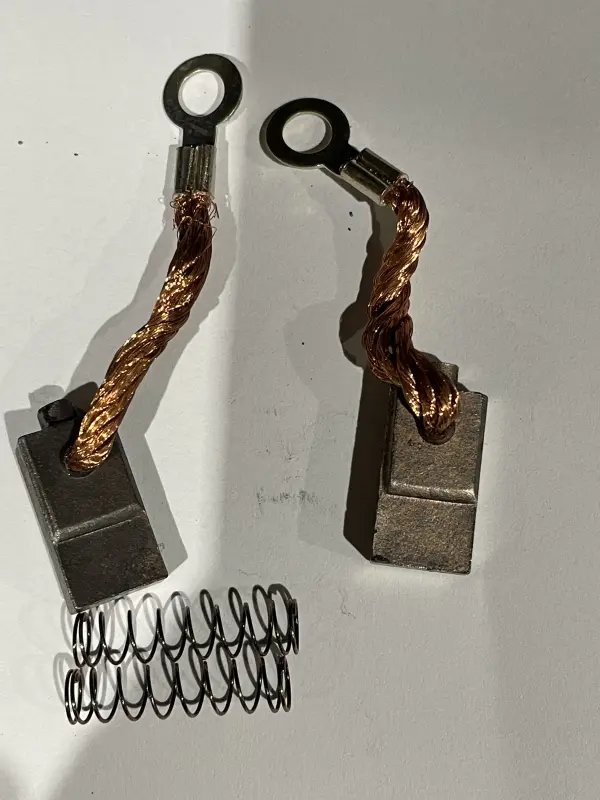

Каждая щетка выполнена в виде прямоугольного контактного бруска с гибким плетеным проводником и кольцевым наконечником. Гибкий проводник не мешает перемещению щетки в направляющей, когда ее положение меняется по мере износа контактной поверхности. Кольцевой наконечник рассчитан на винтовое присоединение в предусмотренной точке генератора. Такая компоновка соответствует задаче щетки: свободно двигаться в щеткодержателе, прижиматься пружиной к коллектору и сохранять контакт во время вращения якоря.

Щетки относятся к деталям, которые постепенно укорачиваются при эксплуатации. По мере износа уменьшается запас их хода, а загрязнение направляющих может ограничить свободное перемещение. Следствием недостаточного прилегания могут стать нестабильная работа генератора, усиленное искрение в зоне коллектора и проблемы с зарядом аккумулятора. При диагностике необходимо оценивать не только длину щеток, но и состояние их контактных поверхностей, гибких проводников, креплений, пружин и щеткодержателя.

Что проверить перед выбором

• Напряжение: эта пара предназначена именно для 6-вольтового исполнения. Ее не следует выбирать вместо щеток для генератора 12 В только по названию модели мотоцикла.
• Тип генератора: на МТ, Днепр и Урал встречается разное электрооборудование, поэтому нужно сопоставить конструкцию установленного генератора и щеткодержателя.
• Габариты и форма: сравните длину, ширину и толщину контактного бруска со снятой деталью. Щетка должна перемещаться в направляющей свободно, но без заметного бокового перекоса.
• Подключение: проверьте расположение гибкого проводника, форму кольцевого наконечника и способ его крепления.
• Состояние сопряженных деталей: осмотрите пружины, направляющие и поверхность коллектора. Новые щетки не устраняют дефекты поврежденного щеткодержателя или сильно изношенного коллектора.

Установка и первичная проверка

Щетки устанавливают в чистые направляющие щеткодержателя так, чтобы они перемещались без заеданий. Плетеные проводники размещают без натяжения, резких перегибов и касания вращающихся деталей, а кольцевые наконечники надежно фиксируют штатным крепежом. Пружины должны прижимать контактные бруски к коллектору и не создавать перекоса. Если одна старая щетка заметно изношена сильнее другой, перед сборкой стоит проверить обе направляющие и равномерность прижатия.

После установки контролируют работу генератора и состояние контакта: заряд должен быть стабильным, а щетки — свободно следовать за поверхностью коллектора. Если неисправность сохраняется, диагностику продолжают по другим компонентам генератора и системе регулирования напряжения. Пара SPARK предназначена для ремонта 6-вольтовой конфигурации; окончательный выбор выполняют по установленному генератору, размерам снятых щеток и конструкции подключения.
