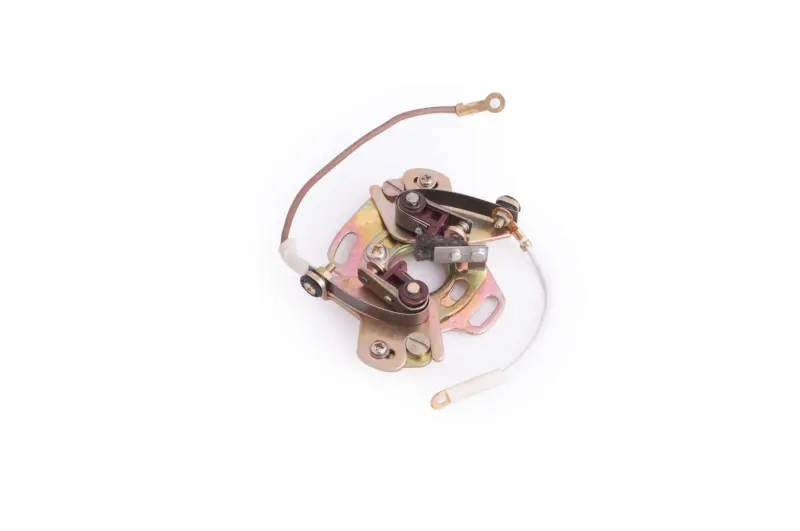

Контактный прерыватель зажигания ИЖ Юпитер SPARK mod B, в сборе

Контактный прерыватель SPARK mod B для ИЖ Юпитер

Прерыватель в сборе предназначен для обслуживания контактной системы зажигания мотоциклов ИЖ Юпитер. Деталь управляет моментом образования искры: кулачковый механизм поочередно замыкает и размыкает контакты, изменяя ток в низковольтном контуре катушек зажигания. От состояния контактных пар и правильности их настройки зависят своевременное искрообразование в обоих цилиндрах, уверенный запуск и устойчивость работы двигателя.

Исполнение mod B объединяет на общем основании две контактные группы, соответствующие двухцилиндровой схеме ИЖ Юпитер. Каждая группа включает неподвижный и подвижный контакт, пружинный рычаг, изолированные точки подключения и регулировочные крепления. На основании также расположены монтажные отверстия и присоединенные проводники с клеммами. Такая конструкция позволяет заменить прерыватель целиком, если изношены не только рабочие поверхности контактов, но и рычаги, изоляторы, крепежные участки либо основание.

Когда требуется замена

Проверка прерывателя особенно актуальна при затрудненном запуске, перебоях искрообразования, неравномерной работе цилиндров или невозможности стабильно отрегулировать зазор. Причиной могут быть подгоревшие либо деформированные контактные площадки, ослабление пружинного рычага, износ опорной части подвижного контакта, повреждение изоляции или люфт креплений. Если зачистка и регулировка дают лишь кратковременный результат, установка исправного узла в сборе помогает восстановить предусмотренную механику контактного зажигания.

Что проверить перед выбором

• Тип зажигания. Деталь рассчитана на контактную систему ИЖ Юпитер и не предназначена для мотоцикла, переоборудованного на бесконтактное зажигание.
• Вариант исполнения. Обозначение mod B необходимо учитывать отдельно: сравните форму основания, расположение монтажных отверстий, контактных групп, регулировочных винтов и выводов со снятой деталью.
• Схему подключения. До демонтажа зафиксируйте расположение проводов и принадлежность каждой контактной группы соответствующему цилиндру.
• Состояние сопряженных деталей. Проверьте кулачок, крепеж, конденсаторы, проводку и соединения, поскольку их неисправности способны сохранять перебои после установки нового прерывателя.

Установка и настройка

Перед работой отключают питание и получают доступ к механизму зажигания. Новое основание устанавливают без перекоса, проводники подключают по штатной схеме конкретной модификации мотоцикла, а клеммы размещают так, чтобы исключить касание подвижных частей и замыкание на корпус. Крепеж сначала затягивают настолько, чтобы сохранить возможность регулировки положения.

После монтажа необходимо отдельно настроить обе контактные пары. Зазор проверяют при максимальном размыкании контактов, затем выставляют момент начала их размыкания для каждого цилиндра. Точные значения и последовательность операций следует брать из руководства именно к обслуживаемой версии ИЖ Юпитер: настройки разных исполнений нельзя переносить автоматически. После окончательной затяжки параметры проверяют повторно, поскольку положение основания или контактной стойки может немного измениться.

Завершающая проверка включает свободное движение рычагов, надежность клемм, отсутствие касания проводов и стабильное искрообразование в обоих цилиндрах. Прерыватель SPARK mod B подходит для ремонта, при котором требуется сохранить штатный принцип контактного зажигания и заменить двухконтактный механизм вместе с его основанием.
