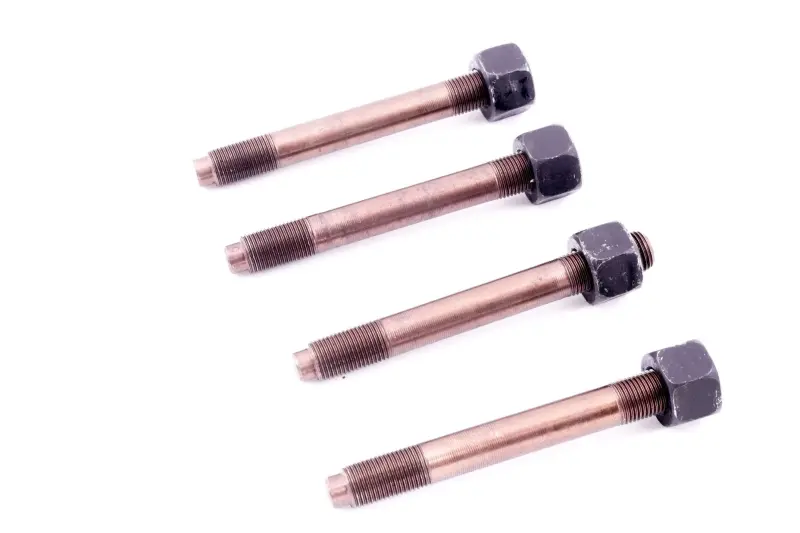

Шпилька головки цилиндра 190N/195N, Ø16×145 мм

Шпилька головки цилиндра для двигателей 190N и 195N

Шпилька предназначена для крепления головки цилиндра на одноцилиндровых дизельных двигателях 190N и 195N, применяемых на мотоблоках. Ее основные параметры — диаметр 16 мм и общая длина 145 мм. Деталь подходит для исполнения, обозначенного как 12/15 Hp, и используется при ремонте крепежа головки, восстановлении двигателя после разборки или замене поврежденной шпильки.

Назначение и конструкция

Шпилька соединяет головку с цилиндровой частью двигателя и служит опорой для затяжки гайки. Резьбовые участки расположены на обоих концах: один устанавливается в посадочное отверстие двигателя, второй остается со стороны головки для ее фиксации. Центральная часть не имеет резьбы. Такая конфигурация соответствует назначению детали и позволяет правильно расположить крепеж относительно сопрягаемых частей двигателя.

Исправная шпилька необходима для равномерного прижима головки через прокладку. Поводом для замены становятся вытянутая или сорванная резьба, изгиб стержня, повреждение граней гайки, следы неправильной предыдущей установки либо невозможность получить предусмотренную затяжку. Крепеж с заметной деформацией не следует выправлять и повторно ставить: нарушение геометрии мешает корректной сборке и может привести к неравномерному прижиму головки.

Что проверить при подборе

• Модель двигателя: деталь рассчитана на дизельные двигатели 190N и 195N. Ориентироваться нужно на обозначение самого двигателя, поскольку одинаковые мотоблоки могут выпускаться с разными силовыми установками.
• Размер: требуемые параметры — Ø16 мм и длина 145 мм. Их необходимо сопоставить со снятой шпилькой и посадочными местами.
• Резьба: перед установкой следует сверить ее диаметр, шаг, направление и длину резьбовых зон с исправной штатной деталью. Одного совпадения общей длины недостаточно.
• Посадка: шпилька должна входить в предназначенное отверстие без перекоса, заедания и повреждения витков.
• Исполнение двигателя: в названии совместимость указана для вариантов 12/15 Hp; при нестандартной модификации дополнительно сравнивают конструкцию крепежа головки.

Рекомендации по установке

Перед сборкой резьбовое отверстие очищают от загрязнений и остатков прежних составов, затем проверяют состояние внутренней резьбы. Одновременно осматривают плоскости головки и цилиндра, прокладку, гайки и соседние шпильки. Новая деталь не устраняет дефект посадочного отверстия, поэтому сорванную или поврежденную резьбу основания сначала необходимо восстановить предусмотренным для двигателя способом.

Шпильку устанавливают ровно, без ударной нагрузки и без попытки силой пройти несовпадающую резьбу. Головку затягивают в установленной производителем двигателя последовательности и с указанным для конкретной модификации моментом. Равномерная поэтапная затяжка особенно важна после снятия головки: она помогает распределить прижим по плоскости и не создавать перекоса. Если меняется только одна позиция, остальные крепежные точки также проверяют на целостность резьбы, одинаковую высоту установки и состояние гаек.

При выборе сопоставьте обозначение 190N или 195N, размер Ø16×145 мм и параметры обеих резьбовых частей. Такая проверка позволяет отличить эту шпильку от внешне сходного крепежа крышки клапанов, глушителя и других деталей двигателя, которые имеют иные размеры и назначение.
