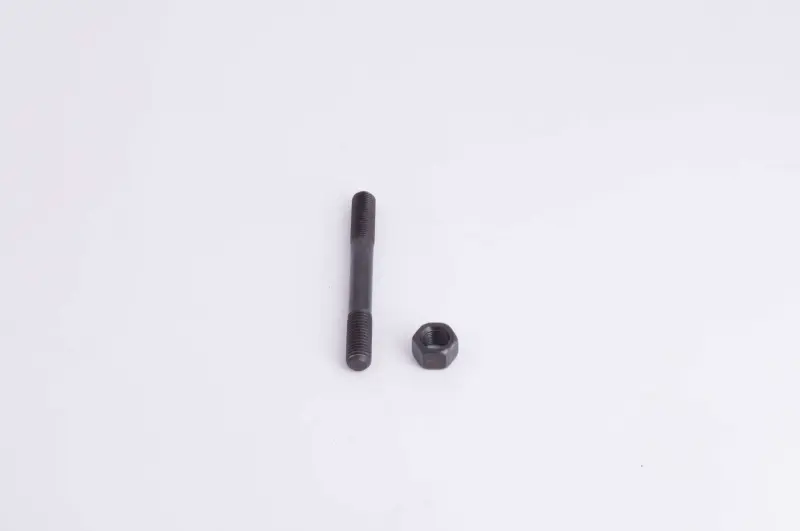

Шпилька крепления клапанной крышки 175N/180N, Ø10×115 мм

Шпилька крепления клапанной крышки для двигателей 175N/180N

Резьбовая шпилька предназначена для фиксации клапанной крышки на двигателях мотоблоков серий 175N и 180N. Деталь устанавливается в предусмотренное отверстие двигателя и создает точку крепления, на которой крышка удерживается гайкой. Такое соединение позволяет при обслуживании снять крышку для доступа к клапанному механизму, а затем установить ее обратно.

Основные размеры шпильки — диаметр 10 мм и общая длина 115 мм. Эти параметры необходимо учитывать при подборе: крепеж с другой длиной, диаметром или конфигурацией резьбовых участков может не подойти к посадочному месту либо не обеспечить правильное положение крышки. Совместимость заявлена для двигателей 175N/180N, применяемых на мотоблоках. Перед заказом ориентируйтесь прежде всего на обозначение установленного двигателя и размеры демонтированной детали.

Назначение и конструкция

Шпилька представляет собой продолговатую крепежную деталь с резьбовыми участками. Один конец соединяется с корпусной частью двигателя, а второй используется для затяжки клапанной крышки. В отличие от обычного болта, шпилька остается в посадочном отверстии при снятии гайки. Это удобно во время регулировки клапанов, проверки механизма под крышкой, замены прокладки и других операций, для которых требуется открыть верхнюю часть головки.

Исправный крепеж помогает удерживать крышку в предусмотренном положении. Замена может потребоваться при повреждении витков резьбы, изгибе стержня, коррозии, срыве граней гайки или невозможности надежно затянуть соединение. Если старая шпилька выкручивается вместе с гайкой, имеет заметную деформацию либо не удерживает затяжку, ее состояние следует проверить до повторной сборки.

Что проверить при выборе

• Модель двигателя: деталь рассчитана на серии 175N и 180N; обозначение нужно сверять непосредственно с установленным мотором.
• Диаметр: номинальный размер шпильки составляет 10 мм.
• Длина: общая длина составляет 115 мм.
• Резьбовые участки: сравните шаг резьбы, длину резьбы на обоих концах и состояние ответного отверстия.
• Посадка крышки: после предварительной установки крышка должна занимать штатное положение без перекоса и принудительного смещения.
• Гайка и сопряженные детали: проверьте соответствие резьбы гайки, а также состояние шайб и прокладки, если они применяются в конкретной сборке.

Указания 7/9 hp в названии позиции служат дополнительным ориентиром, но мощность мотоблока не заменяет проверку модели двигателя. На технике одного класса могут встречаться разные модификации крепежа. Наиболее надежный способ подбора — одновременно сопоставить обозначение мотора, диаметр 10 мм, длину 115 мм, шаг резьбы и длину каждого резьбового конца.

Рекомендации по установке

Перед монтажом очистите резьбовое отверстие и проверьте, нет ли в нем сорванных витков, загрязнений или остатков старого крепежа. Шпилька должна начинать вкручиваться от руки без закусывания. Не следует исправлять несовпадение резьбы усилием: это может повредить отверстие и усложнить последующий ремонт. Глубину установки и усилие затяжки выбирают по требованиям производителя конкретного двигателя.

Клапанную крышку устанавливают без перекоса, контролируя правильное положение прокладки и сопрягаемых поверхностей. Гайку затягивают подходящим инструментом равномерно, без чрезмерного усилия. После сборки полезно проверить, что крышка закреплена устойчиво, не смещена относительно посадочного места и не соприкасается с деталями клапанного механизма. Такая проверка особенно важна после ремонта головки, регулировки клапанов или замены ранее поврежденной шпильки.
