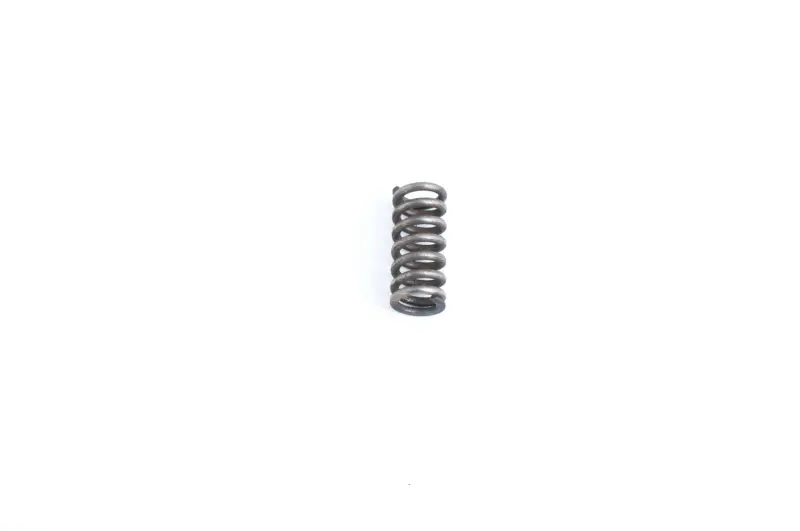

Пружина регулировки давления форсунки 175N/180N (7/9 л.с.)

Пружина регулировки давления форсунки 175N/180N

Деталь предназначена для обслуживания механической топливной форсунки дизельных двигателей 175N и 180N, применяемых на мотоблоках. Пружина размещается внутри корпуса форсунки и участвует в создании усилия, удерживающего иглу распылителя в закрытом положении. Это компактная цилиндрическая пружина сжатия с частыми витками, рассчитанная на установку в штатный механизм регулировки.

Позиция подходит для ремонта форсунок двигателей семейства 175N/180N, которые в товарных каталогах относятся к одноцилиндровым четырехтактным дизелям с водяным охлаждением. Обозначение 7/9 л.с. помогает определить класс техники, однако при подборе основным ориентиром остается модель установленного двигателя и конструкция разобранной форсунки.

Назначение в форсунке

Во время работы механической дизельной форсунки пружина прижимает иглу распылителя через внутренние детали держателя. Когда давление топлива преодолевает заданное усилие, игла поднимается и открывает распыляющие отверстия. После снижения давления пружина возвращает иглу, прекращая подачу топлива. Ее состояние связано с давлением начала впрыска и корректным закрытием распылителя.

Пружину заменяют при ремонте разобранной форсунки, если обнаружены деформация, потеря упругости, повреждение витков, коррозия или заметное отличие от исправной штатной детали. Нарушение работы форсунки может быть связано не только с пружиной, но и с распылителем, иглой, регулировочными шайбами, посадочными поверхностями либо загрязнением. Поэтому замену следует сочетать с осмотром остальных внутренних деталей и последующей проверкой форсунки в сборе.

Что сверить перед выбором

• Модель двигателя: деталь рассчитана на дизельные двигатели 175N и 180N.
• Исполнение форсунки: сравните расположение пружины, опорной детали и регулировочных шайб с разобранным механизмом.
• Геометрию старой пружины: сопоставьте наружный диаметр, свободную длину, толщину проволоки, количество и форму крайних витков.
• Причину ремонта: проверьте распылитель, свободу перемещения иглы и состояние посадочных поверхностей, чтобы не оставить неисправность внутри форсунки.

Мощность мотоблока и его торговое название не заменяют проверку марки двигателя. На технике разных производителей могут применяться сходные по назначению, но отличающиеся по конструкции форсунки. Если обозначение двигателя отсутствует или читается неоднозначно, наиболее надежный способ подбора — сравнение с демонтированной пружиной и деталями конкретной форсунки.

Рекомендации по установке и регулировке

Разборку выполняют в чистом месте: мелкие частицы внутри распылителя способны нарушить свободное движение иглы и качество распыла. Детали одной форсунки не следует смешивать с деталями другой. Перед сборкой проверяют состояние опор пружины, регулировочных шайб и сопрягаемых поверхностей. Растягивать, укорачивать или подтачивать пружину для изменения ее усилия не следует.

После установки форсунку необходимо проверить на специализированном стенде. Такая проверка позволяет оценить давление начала впрыска, характер распыла, четкость отсечки и отсутствие подтекания. Требуемое значение выставляют предусмотренным конструкцией способом с учетом руководства для конкретного двигателя; случайное изменение набора регулировочных деталей способно сместить давление открытия.

Эта пружина подходит для планового восстановления штатной форсунки 175N/180N, когда корпус и остальные детали пригодны к дальнейшей работе. Точный подбор, чистая сборка и стендовая проверка помогают вернуть форсунке предусмотренную последовательность открытия и закрытия без замены всего изделия в сборе.
