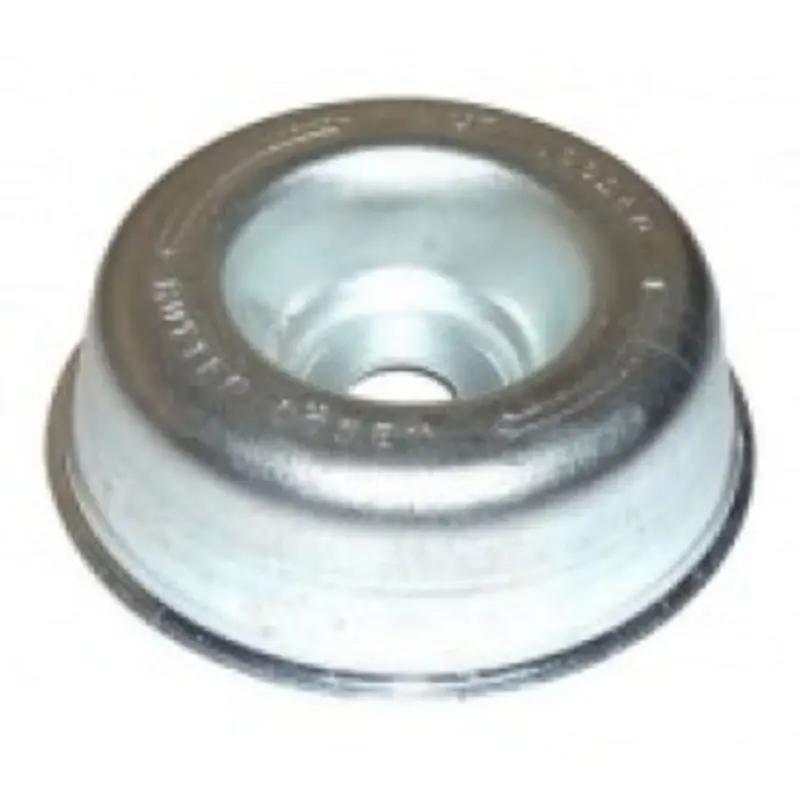

Защитная тарелка ножа мотокосы STIHL FS 55, H 25 мм, D 81 мм, d 13 мм, FORESTER

Защитная тарелка ножа для мотокосы STIHL FS 55

Тарелка FORESTER предназначена для установки в креплении металлического режущего ножа мотокосы STIHL FS 55. Деталь располагается под режущей оснасткой со стороны прижимного крепежа и закрывает центральную область монтажа. Это отдельная деталь крепежного комплекта ножа, поэтому ее нельзя путать с большим защитным кожухом, установленным над зоной вращения режущей оснастки.

Чашеобразная форма образует углубление вокруг центрального отверстия, а широкий круглый край прикрывает крепежную область снизу. Такая конфигурация соответствует месту установки детали в нижней части комплекта фиксации ножа. Тарелка используется вместе с другими предусмотренными конструкцией мотокосы деталями крепления и не заменяет прижимную шайбу, гайку или кожух.

Размеры и критерии подбора

Для правильного выбора необходимо проверить не только модель мотокосы, но и все три размера тарелки. Общий диаметр составляет 81 мм, высота — 25 мм, диаметр центрального отверстия — 13 мм. Эти параметры описывают разные части детали и должны совпадать одновременно: одинакового наружного диаметра недостаточно, если отличается посадочное отверстие или высота чашки.

• Назначение: крепление и защита центральной области металлического ножа мотокосы.
• Совместимая модель: STIHL FS 55.
• Общий диаметр D: 81 мм.
• Высота H: 25 мм.
• Центральное отверстие d: 13 мм.
• Бренд: FORESTER.

Перед заказом измерьте снятую тарелку в тех же точках: по наиболее широкому наружному краю, по полной высоте чашки и по внутреннему диаметру центрального отверстия. Дополнительно сопоставьте форму углубления, профиль боковой стенки и расположение детали относительно ножа и крепежа. Такая проверка особенно полезна, если на мотокосе ранее меняли редуктор, режущую оснастку либо отдельные детали ее фиксации.

Когда требуется замена

Тарелку следует заменить при деформации чашки, трещинах, повреждении наружного края, заметной выработке центрального отверстия или следах неравномерного контакта с соседними деталями. Нельзя выравнивать посадку дополнительными случайными шайбами: изменение взаимного положения крепежных деталей может помешать правильной установке ножа. Новая тарелка должна прилегать без перекоса, а отверстие — соответствовать предусмотренному месту монтажа.

Установка в крепление ножа

Монтаж выполняют при полностью остановленном двигателе и неподвижной режущей оснастке. Мотокосу располагают так, чтобы крепление было доступно, затем блокируют выходной вал способом, предусмотренным инструкцией FS 55. При снятии металлического ножа крепежную гайку отворачивают по часовой стрелке. При сборке устанавливают детали в штатной последовательности, надевают защитную тарелку со стороны прижимной шайбы, фиксируют вал и затягивают гайку против часовой стрелки.

После сборки уберите инструмент, которым блокировался вал, и вручную проверьте правильность посадки: тарелка не должна стоять наклонно, задевать неподвижные части или мешать полному прижиму ножа. Если крепежная гайка вращается чрезмерно легко либо соседние детали имеют повреждения, их также необходимо заменить до работы с мотокосой.

Эта тарелка подходит для обслуживания крепления металлического ножа STIHL FS 55 при совпадении размеров H 25 мм, D 81 мм и d 13 мм. Точная сверка модели, геометрии и последовательности монтажа позволяет подобрать деталь без смешения с внешне близкими тарелками других размеров.
