Рейка топливная для двигателя 178F (6 л.с.) DIGGER

Топливная рейка DIGGER для двигателя 178F

Механическая деталь системы управления подачей топлива, предназначенная для дизельного двигателя 178F мощностью 6 л.с. Такие двигатели устанавливают на мотоблоки, культиваторы и другую малую технику. Рейка передает перемещение между наружным приводом управления и механизмом топливоподачи, поэтому исправность ее рычагов, оси и опорных участков важна для свободного и предсказуемого хода привода.

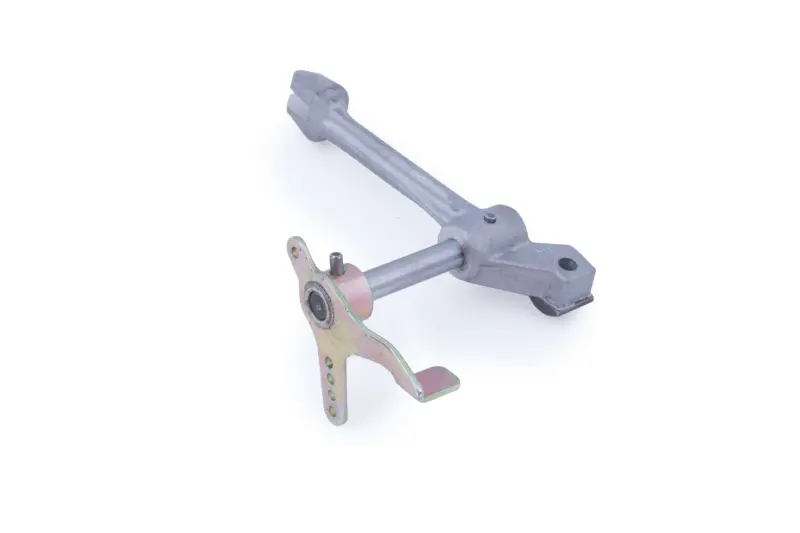

Конструкция выполнена в виде узла с общей осью, рычагами разной формы и опорной частью с крепежным отверстием. Один из рычагов имеет несколько отверстий для присоединения тяги или пружины, другой образует приводной упор. Такая конфигурация позволяет связать элементы механического управления, однако положение точек соединения зависит от исполнения двигателя и установленной системы тяг. Деталь относится к топливной системе, но не является рампой высокого давления автомобильного типа.

Когда требуется замена

Проверить рейку стоит при ремонте топливоподачи, если обнаружены заметный люфт оси, деформация рычагов, повреждение посадочных мест, тугой или неравномерный ход. Причиной неправильной работы привода также могут быть тяги, пружины, крепления, регулятор или топливный насос, поэтому перед заменой полезно осмотреть весь связанный механизм. Новая рейка устраняет только неисправности, относящиеся к самой детали, и не заменяет регулировку двигателя после сборки.

Как подобрать деталь

Основной ориентир — обозначение двигателя 178F и мощность 6 л.с. Одного совпадения мощности недостаточно: у внешне близких двигателей могут отличаться длина оси, форма рычагов, расположение упоров и схема присоединения тяг. Перед заказом сравните старую деталь с этой рейкой по общей конфигурации, направлению рычагов, количеству и положению отверстий, форме опорной части и месту установки.

• Тип: механическая топливная рейка рычажного исполнения.
• Назначение: передача управляющего перемещения в системе топливоподачи.
• Совместимость: двигатель семейства 178F мощностью 6 л.с.
• Применение: мотоблоки, культиваторы и техника с соответствующим двигателем.
• Бренд: DIGGER.

Название модели техники не всегда позволяет безошибочно выбрать запчасть: один мотоблок может выпускаться с разными версиями двигателя или отличающейся системой управления. Надежнее сверять индекс на самом двигателе и геометрию снятой рейки. Если прежняя деталь разобрана, сохраните тяги, пружины и крепеж в их исходном порядке — они помогут правильно определить точки соединения при обратной сборке.

Установка и проверка

Монтаж выполняют при остановленном двигателе и перекрытой подаче топлива. До разборки следует зафиксировать расположение тяг и пружин, затем снять старую рейку без изгиба сопряженных деталей. После установки ось и рычаги должны перемещаться свободно, без подклинивания и контакта с неподвижными частями. Все соединения возвращают в предусмотренные для конкретного двигателя точки, а регулировку частоты вращения и крайних положений выполняют по руководству двигателя 178F.

Перед первым запуском проверьте крепление, свободный возврат привода и правильность соединения с топливным механизмом. Если рычаг не проходит полный ход или остается в промежуточном положении, двигатель запускать не следует: необходимо повторно проверить сборку, положение пружин и соответствие детали. Такой подход помогает установить рейку без случайного изменения заводской схемы управления.
