Реле поворотов Delta, Alpha, 2 контакта, A-class ZUNA

Реле поворотов ZUNA для мопедов Delta и Alpha

Реле управляет прерывистой работой указателей поворота: после включения переключателя оно формирует повторяющиеся импульсы, благодаря которым лампы не горят постоянно, а мигают. Деталь предназначена для мопедов семейства Delta и Alpha с двухконтактным подключением. Исполнение A-class относится к обозначению этого варианта и должно совпадать с типом установленного реле.

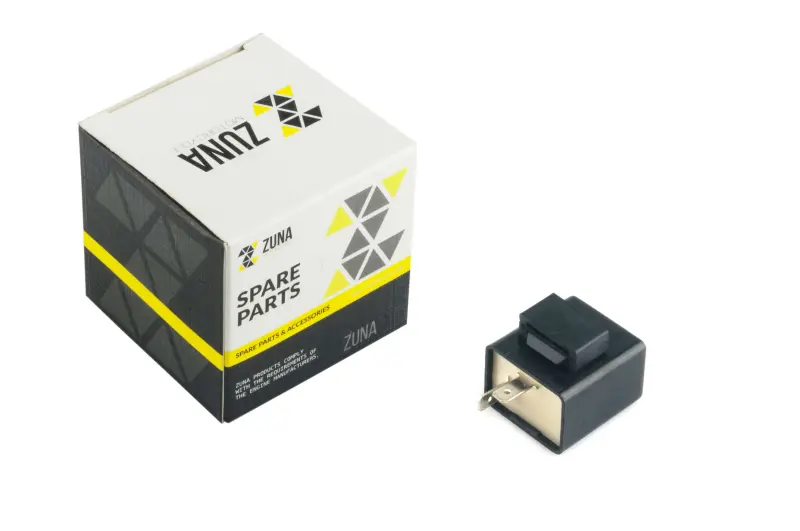

Корпус выполнен в компактной прямоугольной форме. Для подключения предусмотрены два плоских контакта, а в верхней части находится выступ для фиксации в штатном месте. Такая конфигурация позволяет заменить реле без изменения заводской проводки, если разъем, расположение клемм и способ крепления на конкретном мопеде соответствуют этой детали. Бренд товара — ZUNA.

Когда требуется замена

Проверить реле стоит, если указатели перестали мигать, светятся непрерывно, включаются с заметными паузами либо работают нестабильно. Похожие признаки могут возникать и при перегоревшей лампе, окислении разъема, плохом контакте массы, повреждении проводки или неисправности рулевого переключателя. Поэтому перед заменой желательно осмотреть лампы с обеих сторон, патроны, соединения и предохранитель. Если эти компоненты исправны, а нарушение одновременно затрагивает режим мигания указателей, следующим проверяемым компонентом становится реле.

Что сверить при подборе

• Назначение: реле указателей поворота для мопеда, а не реле стартера или регулятор напряжения.
• Тип техники: исполнение рассчитано на семейства Delta и Alpha; у разных модификаций схема подключения может отличаться.
• Количество выводов: у этой версии два контакта. Трехконтактную деталь нельзя выбирать как прямую замену только по сходной форме корпуса.
• Расположение клемм: ориентация и расстояние между плоскими выводами должны соответствовать колодке штатной проводки.
• Посадка: сравните форму корпуса, верхний фиксатор и свободное пространство в месте установки.
• Исполнение: обозначение A-class следует учитывать вместе с контактной схемой и конфигурацией снятой детали.

Название модели мопеда само по себе не отменяет проверку подключения. В семействах Delta и Alpha встречаются разные годы выпуска, комплектации и переделанная проводка, поэтому надежнее сопоставить старое реле и новую деталь по числу выводов, их расположению, форме разъема и креплению. Если прежняя деталь отсутствует, ориентироваться нужно по штатной колодке и схеме конкретной модификации.

Установка и контроль работы

Перед монтажом бортовую сеть обесточивают, затем освобождают старое реле из держателя и отсоединяют колодку без рывков за провода. Контакты разъема должны быть чистыми, плотно удерживать выводы и не иметь следов сильного нагрева. Новую деталь устанавливают так, чтобы корпус был надежно закреплен, а проводка не натягивалась и не касалась горячих либо подвижных частей мопеда.

После подключения необходимо поочередно проверить левую и правую стороны: передний и задний указатели должны включаться в одном режиме, а контрольная лампа на панели — реагировать на переключатель. Если мигание не восстановилось, следует продолжить диагностику ламп, соединений, массы и органов управления, а не заменять детали последовательно без проверки. Реле ZUNA подходит для штатного ремонта Delta или Alpha, когда подтверждены двухконтактная конфигурация, исполнение A-class и соответствующая посадка.
