Комплект редуктора MANLE для 4T GY6 125/150, длинный, под два амортизатора

Комплект редуктора MANLE для скутеров 4T GY6 125/150

Комплект предназначен для ремонта редуктора четырехтактных китайских скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Это длинное исполнение для конструкции задней части скутера под два амортизатора. Детали передают вращение через зубчатые зацепления к выходному валу и заднему колесу, одновременно изменяя частоту вращения и крутящий момент. Такой комплект выбирают при износе шестерен, повреждении шлицев или валов, а также при комплексном восстановлении механической части редуктора.

Применение охватывает двигатели GY6 125/150, которые также обозначаются индексами 152QMI и 157QMJ. Однако одинаковый объем двигателя сам по себе не гарантирует совместимость: у скутеров этой группы встречаются разные варианты длины картера, расположения подвески и деталей редуктора. Данная версия рассчитана именно на длинную конфигурацию под два задних амортизатора. Ее не следует путать с короткими вариантами и комплектами для исполнения под один амортизатор.

Конструкция и назначение

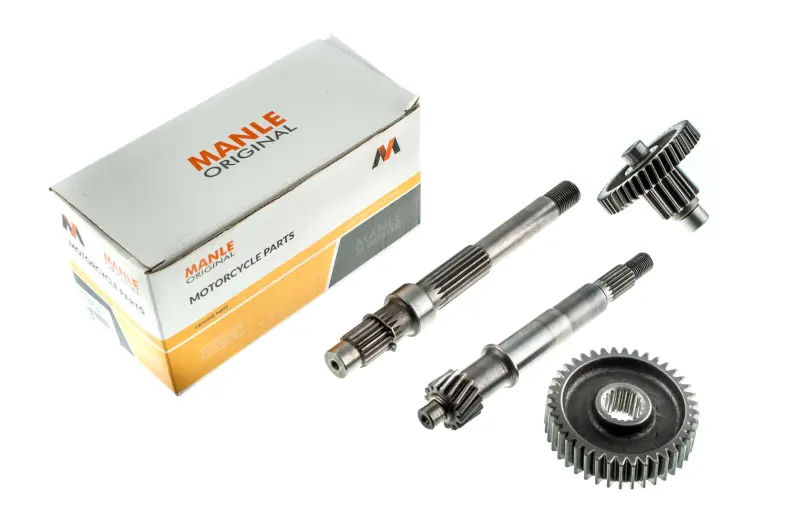

Комплект представлен двумя валами с зубчатыми и шлицевыми участками, а также двумя отдельными зубчатыми колесами. Такое исполнение позволяет заменить основные сопряженные детали передачи одним набором, не подбирая каждую шестерню отдельно. При вращении зубья постоянно работают парами, поэтому установка согласованного комплекта особенно уместна, если старые детали имеют неравномерную выработку, сколы, поврежденные шлицы или заметный люфт.

Редуктор находится в задней части двигательно-трансмиссионного блока и передает усилие в направлении заднего колеса. Необходимость ремонта может проявляться посторонним гулом или хрустом со стороны передачи, рывками, увеличенным люфтом либо повреждениями, обнаруженными после разборки. Эти признаки могут иметь разные причины, поэтому перед заменой следует проверить не только валы и шестерни, но и посадочные места, подшипники и уплотнения корпуса.

Что проверить при подборе

• Тип двигателя: ориентиром служит семейство 4T GY6 125/150 и обозначение двигателя 152QMI либо 157QMJ.
• Исполнение подвески: комплект рассчитан на длинную конфигурацию под два амортизатора.
• Геометрия валов: сравните общую длину, расположение ступеней, диаметры посадочных участков и форму концов со снятыми деталями.
• Шлицевые соединения: должны совпадать диаметр, длина и профиль шлицев.
• Зубчатые колеса: сопоставьте количество зубьев, наружный диаметр, ширину венца, внутреннюю посадку и взаимное расположение шестерен.
• Корпус редуктора: проверьте соответствие посадочных мест валов и фактической компоновки скутера.

Для уверенного выбора лучше сравнивать весь снятый набор, а не одну поврежденную шестерню. Даже небольшое различие в длине вала, профиле шлицев или параметрах зубчатого зацепления не позволит правильно собрать передачу либо приведет к неправильной работе после ремонта.

Рекомендации по установке

Монтаж требует разборки корпуса редуктора и правильного размещения всех сопряженных деталей. Перед сборкой очистите внутреннюю полость, оцените состояние подшипников, уплотнений и посадочных поверхностей. Валы должны входить в свои посадки без ударной нагрузки и перекоса, а шестерни — свободно вращаться без заклинивания. Последовательность сборки, допустимые зазоры, крепеж и порядок обслуживания следует сверять с технической документацией конкретной модели скутера.

Комплект MANLE подходит для ремонта длинного редуктора GY6 125/150 под два амортизатора, когда конфигурация старых валов и шестерен полностью совпадает. Тщательное сопоставление деталей до начала установки помогает исключить ошибку между внешне близкими модификациями и сразу выбрать правильный вариант для восстановления трансмиссии.
