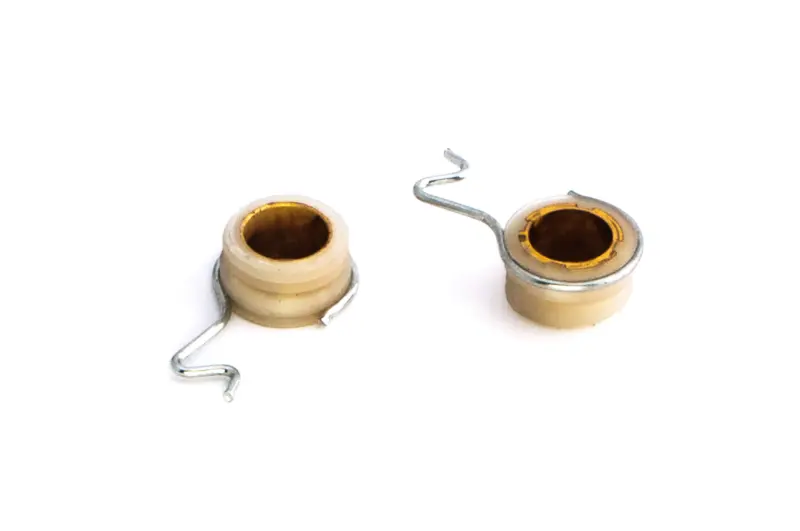

Привод маслонасоса MANLE для бензопилы Stihl MS 180

Привод маслонасоса MANLE для Stihl MS 180

Привод маслонасоса предназначен для ремонта системы смазки пильной гарнитуры бензопилы Stihl MS 180. Деталь передает вращение от механизма сцепления к масляному насосу, благодаря чему насос может подавать масло к направляющей шине и цепи во время работы пилы. Сам привод не перекачивает масло: он обеспечивает механическую связь между вращающимися деталями и насосом. Поэтому его состояние непосредственно влияет на работу системы подачи масла.

Конструкция включает червячную часть, центральную втулку и фигурный проволочный поводок. Поводок взаимодействует с чашкой привода, а червячная часть вращает насос. Такая компоновка характерна для механизма смазки MS 180 и требует правильной посадки всех сопрягаемых деталей. Привод устанавливается в зоне сцепления и ведущей звездочки, поэтому при его замене одновременно удобно проверить состояние чашки, посадочного места и самого насоса.

Когда требуется замена

Поводом для проверки привода может быть отсутствие нормальной подачи масла на шину и цепь при заполненном бачке. При разборке деталь заменяют, если червячная поверхность изношена или повреждена, поводок деформирован либо оборван, втулка имеет заметную выработку, а привод не входит в нормальное зацепление с соседними деталями. Продолжать эксплуатацию пилы с неисправной подачей масла не следует: работа сухой пильной гарнитуры ускоряет износ цепи и направляющей шины.

Недостаточная смазка не всегда связана только с приводом. До установки новой детали необходимо проверить чистоту масляных каналов, состояние насоса и правильность соединения компонентов системы. Если привод цел, а масло не поступает, причина может находиться в другом участке механизма. Такой подход помогает заменить именно неисправную деталь и избежать повторной разборки.

Как подобрать привод

Эта позиция MANLE рассчитана на бензопилу серии Stihl MS 180. Перед заказом проверьте полное обозначение модели пилы и сравните старую деталь с новой по форме червячной части, диаметру центрального отверстия, высоте корпуса, расположению втулки и конфигурации проволочного поводка. Особое внимание уделите направлению червячного профиля и форме загнутого конца: от них зависит правильное взаимодействие привода с насосом и чашкой.

Не следует выбирать эту деталь только по внешнему сходству бензопил. Даже у близких по конструкции моделей могут различаться исполнение насоса, привод и сопрягаемые компоненты. Совместимость MANLE с другими сериями, кроме указанной MS 180, для этой позиции не заявлена. Если на пиле ранее менялись сцепление, чашка или насос, дополнительно убедитесь, что установленные компоненты сохранили штатную для MS 180 конфигурацию.

Установка и проверка

Для доступа к приводу снимают пильную гарнитуру и детали сцепления, поэтому работу выполняют на остывшей пиле с отключенным зажиганием. После демонтажа нужно удалить опилки и масляные загрязнения из посадочной зоны, не проталкивая мусор в каналы. Новый привод устанавливают без перекоса; поводок должен занять предусмотренное положение относительно чашки, а червячная часть — свободно взаимодействовать с насосом. Принудительная установка с сильным нажимом может указывать на неправильное положение или несоответствие деталей.

После сборки проверьте свободное вращение механизма, заполните бачок подходящим маслом для пильных цепей и проконтролируйте поступление смазки на гарнитуру. Одновременно убедитесь в отсутствии постороннего заедания и ненормального люфта. Если для снятия сцепления или проверки насоса нет необходимого инструмента и опыта, установку лучше поручить специалисту по ремонту бензопил.

Основные данные

• Тип детали: привод маслонасоса с червячной передачей.
• Назначение: передача вращения к насосу системы смазки шины и цепи.
• Применение: бензопила Stihl MS 180.
• Производитель детали: MANLE.
• Расположение: зона сцепления и ведущей звездочки.

Привод подходит для восстановления штатной механической связи с масляным насосом MS 180. Тщательная сверка конструкции перед покупкой и правильная посадка поводка при сборке особенно важны для стабильной работы системы смазки после ремонта.
