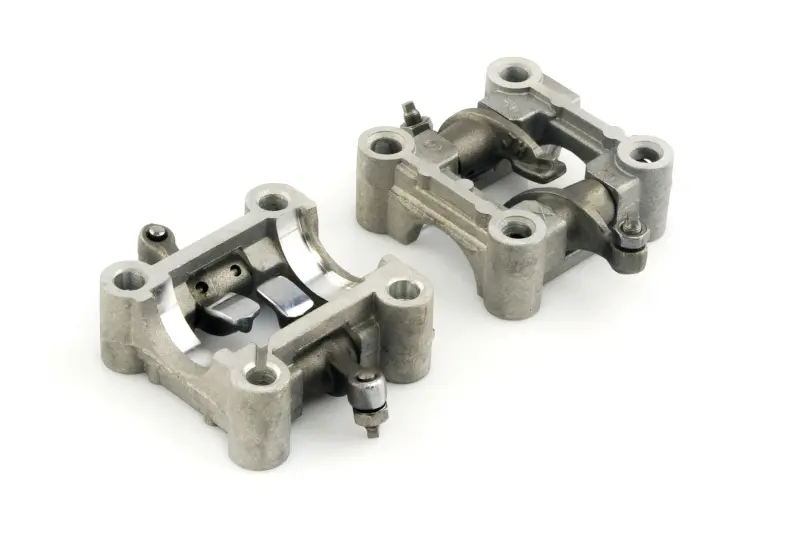

Постель распредвала с коромыслами 4T GY6 50 ZUNA

Постель распредвала с коромыслами ZUNA для GY6 50

Деталь предназначена для ремонта клапанного механизма четырехтактных скутерных двигателей GY6 объемом 50 см³. Она устанавливается в головке цилиндра, удерживает распредвал в предусмотренном положении и объединяет его опору с коромыслами впускного и выпускного клапанов. Исполнение с коромыслами удобно при комплексном восстановлении верхней части двигателя: не требуется отдельно подбирать и переносить старые рычаги на новую постель.

Во время работы двигателя кулачки распредвала воздействуют на коромысла, а те передают движение клапанам. От состояния постели, осей, коромысел и регулировочных деталей зависят правильное взаимодействие частей газораспределительного механизма и возможность точно выставить клапанные зазоры. Износ посадочных мест, осей или контактных поверхностей может сопровождаться посторонним стуком в головке цилиндра, увеличенным люфтом и нестабильной работой клапанного механизма. Перед заменой следует провести разборку и проверить все сопряженные детали, поскольку похожие симптомы могут иметь несколько причин.

Назначение и совместимость

• для четырехтактных китайских скутерных двигателей семейства GY6 50;
• подтверждена совместимость с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB объемом 50 см³;
• предназначена для установки в головку цилиндра совместимого двигателя;
• конструкция включает постель распредвала и коромысла клапанного механизма;
• бренд детали — ZUNA.

Обозначение GY6 охватывает разные модификации, поэтому одного упоминания семейства двигателя недостаточно для безошибочного выбора. До заказа необходимо проверить код установленного мотора, исполнение головки цилиндра, расположение крепежных отверстий и геометрию снятой постели. Особенно внимательно подбирают деталь для двигателя с ранее замененной головкой, увеличенным цилиндром или нестандартным распредвалом: компоненты таких комплектов не всегда соответствуют штатному исполнению 50 см³.

Что проверить перед установкой

Снятую и новую постели сравнивают по форме корпуса, крепежным точкам, расположению коромысел, осям и регулировочным винтам. Одновременно осматривают распредвал, его опорные поверхности, контактные зоны коромысел, торцы клапанов и резьбу крепежа. Если причиной ремонта стал выраженный люфт, задиры или поломка коромысла, установка одной детали без проверки сопряженных частей может не устранить неисправность.

Монтаж выполняют с соблюдением схемы сборки конкретного двигателя. Распредвал и цепь ГРМ устанавливают по предусмотренным меткам, крепеж затягивают в установленной производителем последовательности и с требуемым моментом. После сборки обязательно проверяют и регулируют зазоры впускного и выпускного клапанов по сервисным данным именно для установленной модификации двигателя. Универсальное значение использовать не следует: нормы и процедура могут различаться между версиями головки и мотора.

Когда подходит такая замена

Постель с коромыслами выбирают при ремонте верхней части четырехтактного двигателя, когда обнаружены износ опоры распредвала, повреждение коромысел, чрезмерный люфт на их осях либо неисправность регулировочных деталей. Комплектное исполнение позволяет заменить взаимосвязанные части клапанного механизма одновременно и не оставлять в новой постели изношенные коромысла. После ремонта следует вручную провернуть двигатель, убедиться в свободном движении механизма и только затем выполнять запуск в соответствии с процедурой обслуживания скутера.

Для правильного подбора ориентируйтесь прежде всего на код 139QMA/139QMB или его варианты 1P39QMA/1P39QMB, фактическое исполнение головки цилиндра и полное совпадение снятой детали. Модель скутера служит дополнительным ориентиром, поскольку на внешне одинаковой технике могут быть установлены разные версии двигателя.
