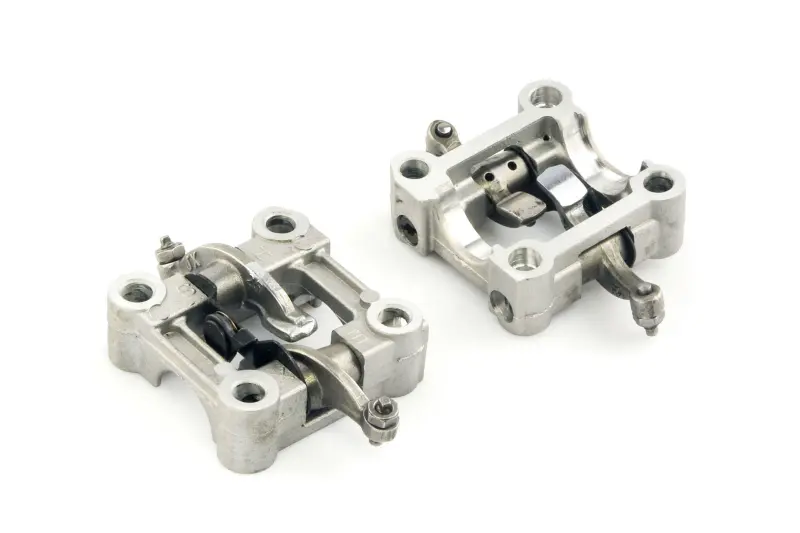

Постель распределительного вала 4T GY6 125/150 с коромыслами ZUNA

Постель распределительного вала ZUNA для двигателя GY6 125/150

Постель распределительного вала с коромыслами предназначена для ремонта головки цилиндра четырехтактного двигателя семейства GY6 объемом 125 или 150 см³. Деталь устанавливается в верхней части двигателя, удерживает распределительный вал в предусмотренном положении и служит опорой для механизма привода клапанов. Исполнение в сборе с коромыслами удобно при восстановлении газораспределительного механизма, когда изношена не одна отдельная деталь, а связанные между собой опорные и подвижные части.

Назначение и устройство

Во время работы двигателя кулачки распределительного вала воздействуют на впускное и выпускное коромысла. Коромысла передают это движение клапанам, обеспечивая их открытие в нужной фазе. Постель фиксирует взаимное положение распределительного вала и коромысел относительно головки цилиндра. От состояния этих деталей зависят правильный контакт сопряженных поверхностей, возможность выставить клапанные зазоры и стабильная работа клапанного механизма.

В состав сборки входят корпус постели, два коромысла — впускное и выпускное, их оси и регулировочные детали. В корпусе предусмотрены посадочные зоны под распределительный вал и отверстия для установки на шпильки головки цилиндра. Такая конфигурация соответствует распространенной конструкции четырехтактных моторов GY6 125/150. Деталь относится именно к механизму газораспределения и не выполняет функцию коленчатого вала.

Когда требуется замена

Постель и коромысла проверяют при ремонте головки цилиндра, появлении повышенного шума со стороны клапанного механизма, невозможности нормально отрегулировать зазоры или обнаружении износа после разборки. Осмотру подлежат поверхности коромысел, места их контакта с кулачками и клапанами, оси, посадочные зоны распределительного вала, резьбы и корпус. Трещины, задиры, заметная выработка либо чрезмерный люфт являются основанием для замены поврежденных деталей. При износе коромысел необходимо также проверить состояние кулачков и опор распределительного вала, поскольку эти части работают совместно.

Как проверить совместимость

• Уточните, что на технике установлен четырехтактный двигатель семейства GY6 объемом 125 или 150 см³.
• Сопоставьте форму корпуса, расположение крепежных отверстий и посадочных зон со снятой постелью.
• Проверьте конфигурацию впускного и выпускного коромысел, положение регулировочных винтов и соответствие используемому распределительному валу.
• Учитывайте исполнение головки цилиндра: одинаковый заявленный объем двигателя сам по себе не заменяет проверку геометрии деталей.

Для уверенного подбора рекомендуется сравнивать новую сборку непосредственно со старой деталью и учитывать обозначение двигателя на технике. Не следует выбирать постель только по модели скутера: на внешне одинаковую технику могли устанавливать разные модификации моторов и головок цилиндра.

Установка и последующая настройка

Монтаж выполняют при разобранной верхней части двигателя с соблюдением фаз газораспределения. Перед сборкой очищают сопрягаемые поверхности и масляные каналы, проверяют состояние распределительного вала, цепи, звездочки и направляющих. Оси коромысел и контактные поверхности при установке смазывают моторным маслом. Крепеж постели затягивают равномерно, в несколько приемов и перекрестной последовательности, используя момент, предусмотренный руководством конкретного двигателя.

После монтажа необходимо проверить положение меток газораспределения, свободное вращение механизма и выставить зазоры впускного и выпускного клапанов по требованиям установленной модификации GY6. До окончательной сборки также контролируют правильность расположения коромысел и отсутствие заеданий. Профессиональная установка особенно уместна после повреждения распределительного вала или при выраженном износе головки цилиндра: в таком случае требуется оценить все сопряженные детали, а не ограничиваться заменой постели.
