ЦПГ MANLE для бензопилы STIHL MS 360, Ø48 мм, черная

Цилиндро-поршневая группа MANLE для STIHL MS 360

Комплект предназначен для ремонта бензиновой цепной пилы STIHL MS 360 с диаметром цилиндра 48 мм. Цилиндр, поршень и сопряженные детали образуют основную часть одноцилиндрового двухтактного двигателя: внутри цилиндра происходит сжатие топливовоздушной смеси, а движение поршня передается на кривошипно-шатунный механизм. От состояния этой пары зависят компрессия, уверенный запуск и способность двигателя сохранять тягу под нагрузкой.

ЦПГ используют при восстановлении двигателя после износа или повреждения цилиндра и поршня. Поводом для диагностики могут быть заметное снижение компрессии, затрудненный запуск, потеря мощности, посторонний механический шум, задиры на трущихся поверхностях, повреждение днища поршня либо износ канавок под кольца. Перед заменой необходимо определить причину неисправности, поскольку установка новых деталей без устранения перегрева, недостаточной смазки, подсоса воздуха или загрязнения впуска может привести к повторному повреждению.

Конструкция и назначение деталей

Черный цилиндр имеет развитое наружное оребрение, увеличивающее площадь отвода тепла при воздушном охлаждении двигателя. Поршень работает внутри цилиндра, поршневые кольца уплотняют зазор между сопряженными поверхностями, а палец соединяет поршень с шатуном. Стопорные кольца фиксируют палец от осевого смещения. Совместная замена этих деталей позволяет восстановить правильное взаимодействие компонентов верхней части двигателя без подбора поршня к изношенному цилиндру.

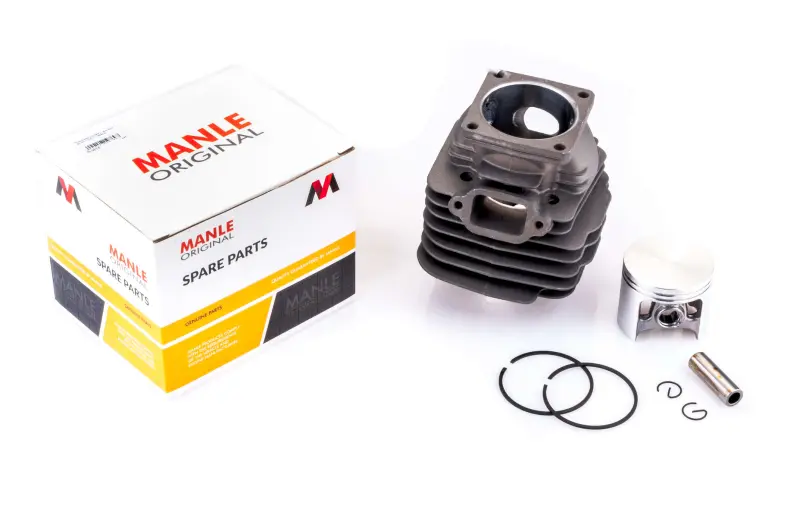

В представленную ЦПГ входят цилиндр, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Такой набор содержит основные детали цилиндро-поршневой пары, показанные для этой товарной позиции. Прокладки, подшипники, декомпрессионный клапан и прочие компоненты двигателя к подтвержденному составу не относятся, поэтому необходимость их отдельного приобретения следует определить до начала ремонта.

Что проверить при подборе

• Модель бензопилы: комплект рассчитан на STIHL MS 360; близкое обозначение другой пилы само по себе не подтверждает совместимость.
• Диаметр: номинальный размер цилиндра и поршня составляет 48 мм.
• Исполнение цилиндра: сравните расположение впускного и выпускного окон, каналов, крепежных отверстий и наружных посадочных поверхностей со снятой деталью.
• Конфигурация двигателя: проверьте места присоединения впуска, глушителя и остальных деталей, устанавливаемых на цилиндр.
• Состояние сопряженных компонентов: осмотрите шатун, игольчатый подшипник поршневого пальца, коленчатый вал, уплотнения и крепеж. Детали с люфтом или повреждениями нельзя оставлять без внимания.

Диаметр 48 мм необходимо рассматривать вместе с моделью и геометрией цилиндра. У разных модификаций бензопил могут отличаться отдельные посадочные точки и исполнение навесных деталей, поэтому одного совпадения размера недостаточно. Наиболее надежная проверка — сопоставить снятый цилиндр с новым по форме основания, расположению окон, отверстий и мест крепления.

Рекомендации по установке

Монтаж ЦПГ требует разборки верхней части двигателя и аккуратной работы с поршневыми кольцами и фиксаторами пальца. Посадочные поверхности очищают от остатков старой прокладки и загрязнений, не повреждая плоскости. Перед сборкой проверяют чистоту каналов цилиндра и свободное движение сопряженных деталей. Стопорные кольца должны полностью занять предназначенные для них канавки, а кольца поршня — устанавливаться без перекоса и чрезмерного усилия.

После сборки важно убедиться в свободном перемещении поршня, герметичности соединений и правильном креплении впускной и выпускной частей. Первый запуск выполняют только после полной проверки двигателя и системы смазки топливной смесью. ЦПГ MANLE Ø48 мм подходит для планового восстановления STIHL MS 360 и капитального ремонта после повреждения цилиндро-поршневой пары, когда совместимость подтверждена по модели, размеру и конфигурации снятых деталей.
