Цилиндро-поршневая группа ZUNA для бензопилы STIHL MS 360, Ø48 мм, черная

ЦПГ ZUNA для восстановления двигателя бензопилы STIHL MS 360

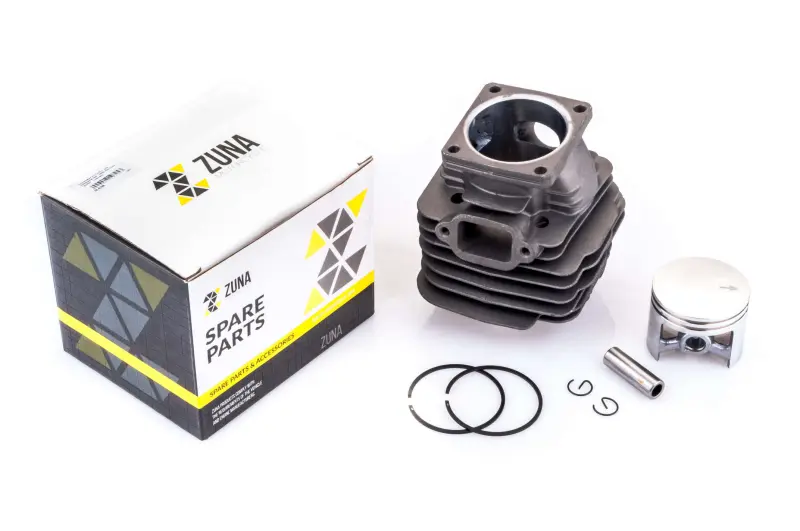

Цилиндро-поршневая группа предназначена для ремонта бензопилы STIHL MS 360. Комплект объединяет цилиндр с диаметром 48 мм, поршень, два поршневых кольца, палец и два стопорных кольца. Такой набор позволяет заменить основные сопряженные детали верхней части двигателя одновременно, не подбирая поршень и цилиндр по отдельности.

Во время работы двигателя поршень перемещается внутри цилиндра, а кольца уплотняют пространство между деталями. От состояния этой пары зависят формирование компрессии, запуск двигателя и его способность развивать тягу под нагрузкой. ЦПГ устанавливают при износе цилиндра и поршня, появлении задиров, повреждении колец или канавок, а также после неисправностей, из-за которых двигатель утратил нормальную компрессию. Замена всего комплекта особенно уместна, когда повреждены обе сопряженные поверхности и установка одного нового поршня не решает проблему ремонта.

Конструкция и практическая ценность

• Диаметр 48 мм: соответствует размеру цилиндро-поршневой группы, применяемой в бензопиле STIHL MS 360, и служит основным параметром при подборе.
• Согласованный комплект деталей: цилиндр и поршень устанавливаются как единая ремонтная пара, а кольца, палец и стопорные кольца не приходится искать отдельно.
• Ребристая наружная поверхность цилиндра: увеличивает площадь теплообмена с проходящим воздухом во время работы двигателя.
• Два компрессионных кольца: участвуют в уплотнении поршня в цилиндре и должны быть правильно размещены в канавках при сборке.
• Поршневой палец и два фиксатора: обеспечивают соединение поршня с шатуном и его осевую фиксацию после монтажа.

Что проверить перед выбором

Основные критерии подбора — точное обозначение бензопилы MS 360 и диаметр 48 мм. Одного внешнего сходства недостаточно: перед заказом нужно сопоставить старый цилиндр с новым по расположению впускного и выпускного окон, форме основания, крепежным точкам и конфигурации верхней части. Для семейства MS 360 встречаются исполнения цилиндров с разной конструкцией отверстия под декомпрессионный клапан, поэтому этот участок также необходимо сравнить со снятой деталью. Не следует переносить совместимость на MS 361, MS 362 или другую модель только из-за похожего обозначения.

При разборке необходимо определить причину повреждения прежней ЦПГ. Если задиры появились из-за посторонних частиц, нарушенной подачи топливно-масляной смеси, подсоса воздуха или проблем в нижней части двигателя, установка нового комплекта без устранения исходной неисправности может привести к повторному повреждению. Перед сборкой проверяют состояние шатуна, игольчатого подшипника, посадочных поверхностей и связанных каналов; детали с повреждениями заменяют отдельно.

Рекомендации по установке

Монтаж требует правильной ориентации поршня, установки колец относительно фиксирующих штифтов, полной посадки обоих стопорных колец и аккуратного введения поршня в цилиндр. Кольца нельзя зажимать краем цилиндра или вводить с усилием: перекос способен повредить их еще до первого запуска. Сопрягаемые поверхности при сборке смазывают, а крепеж цилиндра затягивают равномерно с параметрами, предусмотренными ремонтной документацией бензопилы.

После установки двигатель проверяют на герметичность, стабильный запуск и отсутствие посторонних механических звуков. Если нет инструмента для контроля состояния двигателя и опыта ремонта двухтактных бензопил, установку лучше поручить профильному мастеру. ЦПГ ZUNA Ø48 мм подходит для капитального восстановления верхней части двигателя MS 360 при условии точного совпадения конструкции снятого цилиндра.
