Цилиндро-поршневая группа ZUNA для Husqvarna 236/240, Ø39 мм

ЦПГ ZUNA для бензопил Husqvarna 236 и 240

Комплект предназначен для ремонта цилиндро-поршневой части бензиновых цепных пил Husqvarna 236 и 240 с диаметром цилиндра 39 мм. Он объединяет основные сопряженные детали: цилиндр, поршень, поршневое кольцо, палец и два стопорных кольца. Такая замена актуальна при повреждении поверхности цилиндра или поршня, износе кольца и канавки, снижении компрессии либо после заклинивания двигателя.

Во время работы двигателя поршень перемещается внутри цилиндра, а кольцо уплотняет зазор между деталями. От состояния этих поверхностей и правильной посадки кольца зависят герметичность камеры сгорания, сжатие топливной смеси и передача усилия на коленчатый вал. Установка согласованного комплекта позволяет заменить сразу контактирующие детали, не подбирая цилиндр и поршень по отдельности.

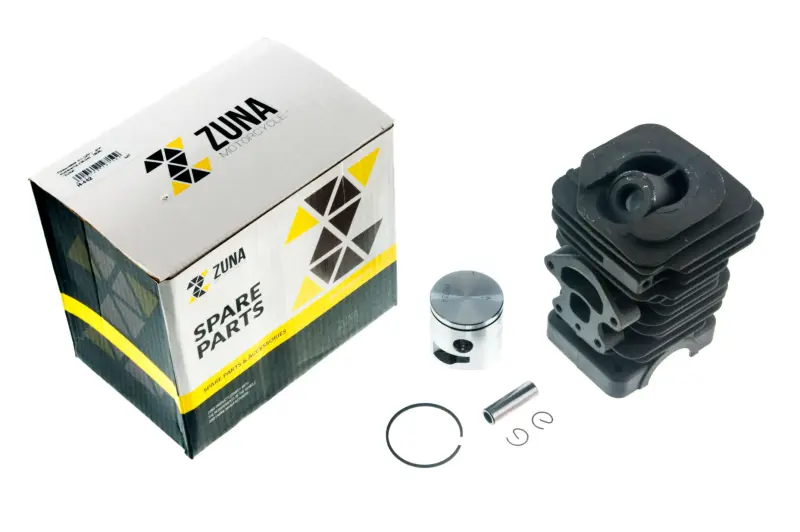

Состав комплекта

• Цилиндр диаметром 39 мм — формирует рабочую полость и направляет движение поршня.
• Поршень — воспринимает давление газов и через палец передает усилие шатуну.
• Одно поршневое кольцо — обеспечивает уплотнение между поршнем и стенкой цилиндра.
• Поршневой палец — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — фиксируют палец в поршне после сборки.

Ребристая наружная поверхность цилиндра увеличивает площадь отвода тепла, а предусмотренные каналы и присоединительные поверхности обеспечивают его работу в двухтактном двигателе соответствующей конструкции. Комплект относится к запасным частям ZUNA и предназначен для восстановления штатной цилиндро-поршневой схемы указанных бензопил.

Как проверить совместимость

Основные ориентиры при выборе — модель бензопилы Husqvarna 236 или 240 и диаметр 39 мм. До разборки следует уточнить точную модификацию инструмента по его технической документации. После снятия старой детали необходимо сопоставить диаметр цилиндра, расположение крепежных отверстий, форму впускного и выпускного окон, конфигурацию переходных каналов и посадочные поверхности. Также проверяют соответствие поршневого пальца шатуну и положение конструктивных элементов поршня.

Одна лишь похожая форма цилиндра не подтверждает применяемость. Особенно внимательно сверяют детали, если бензопила ранее ремонтировалась, получила двигатель другой версии или была собрана из компонентов нескольких модификаций. Комплект не следует выбирать для Husqvarna 235 только по внешнему сходству: подтвержденная применяемость этой позиции относится к моделям 236 и 240.

Подготовка к установке

Перед монтажом проводят дефектовку разобранного двигателя. Коленчатый вал должен вращаться без заеданий, шатун и подшипники — не иметь недопустимого люфта, а картер и соединительные каналы необходимо очистить от нагара, абразивных частиц и остатков поврежденных деталей. Если старая ЦПГ вышла из строя из-за перегрева, недостаточного смазывания, подсоса воздуха или посторонних частиц, причину устраняют до запуска двигателя с новым комплектом.

При сборке кольцо устанавливают без чрезмерного растяжения и правильно совмещают с фиксатором в поршневой канавке. Палец должен входить без перекоса, а оба стопорных кольца — полностью занять свои канавки. Направление поршня, порядок затяжки крепежа и применяемые уплотнения определяют по сервисной документации конкретной версии пилы. Рабочие поверхности при монтаже смазывают составом, предусмотренным процедурой сборки двухтактного двигателя.

После ремонта проверяют свободное перемещение поршня, герметичность соединений, правильность топливной смеси и стабильность запуска. ЦПГ ZUNA Ø39 мм подходит для планового восстановления Husqvarna 236/240 и для ремонта после подтвержденного износа цилиндра, поршня или кольца. Точная предварительная сверка и аккуратная сборка помогают использовать комплект по назначению и избежать повторного повреждения двигателя.
