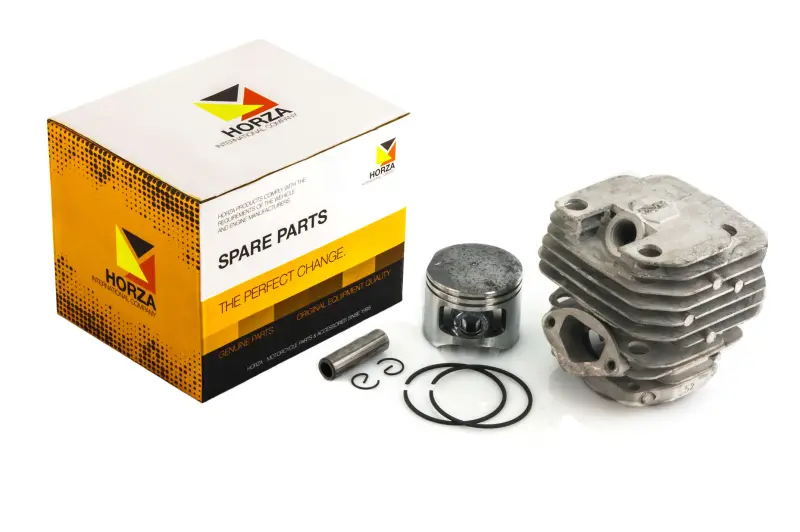

Цилиндро-поршневая группа для бензопилы Goodluck GL5200 Ø45 мм HORZA

ЦПГ HORZA для бензопилы Goodluck GL5200

Цилиндро-поршневая группа HORZA предназначена для ремонта двигателя бензопилы Goodluck GL5200 с диаметром поршня 45 мм. Она объединяет основные детали камеры сгорания: цилиндр, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Такой набор используют при восстановлении двигателя после износа или повреждения сопряженных поверхностей, когда замена одного поршня уже не решает проблему.

Назначение и работа деталей

Поршень перемещается внутри цилиндра, а установленные в его канавках кольца уплотняют зазор между деталями. От состояния этой пары зависит способность двигателя создавать необходимое сжатие топливной смеси. Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают палец в предусмотренном положении. Совместная замена этих деталей позволяет восстановить геометрически связанную пару цилиндра и поршня без подбора каждого компонента по отдельности.

Поводом для проверки ЦПГ могут быть затрудненный запуск, заметное снижение тяги, нестабильная работа двигателя или недостаточная компрессия. Перед заказом причину неисправности следует подтвердить диагностикой: похожие признаки также возникают при неполадках системы питания, зажигания, уплотнений картера или выпускного тракта. Разборка помогает оценить поверхность цилиндра, состояние поршня, канавок и колец, а также исключить повреждения сопряженных деталей двигателя.

Что проверить при подборе

• Модель бензопилы: комплект рассчитан на Goodluck GL5200; одного внешнего сходства корпуса инструмента недостаточно для выбора.
• Диаметр поршня: номинальный размер этой ЦПГ составляет 45 мм и должен соответствовать установленной ранее группе.
• Конфигурацию цилиндра: сопоставьте расположение впускного и выпускного окон, форму каналов, посадочную плоскость и точки крепления со снятой деталью.
• Соединение с шатуном: до монтажа сравните поршневой палец и посадочные места с деталями разобранного двигателя.
• Состояние соседних компонентов: проверьте шатунный механизм, подшипники, картер, впускной патрубок и крепеж, чтобы новый комплект не устанавливался вместе с поврежденными деталями.

Обозначение GL5200 используется у бензопил сходного класса, однако отдельные исполнения могут отличаться конструкцией цилиндра и соединительных элементов. Поэтому при подборе ориентируются одновременно на модель, диаметр 45 мм и фактическую конфигурацию снятой ЦПГ. Если двигатель ранее ремонтировали или заменяли, сравнение старого комплекта особенно важно.

Подготовка к установке

Монтаж выполняют на очищенный двигатель после удаления остатков старых уплотнений и загрязнений с посадочных поверхностей. Перед сборкой проверяют свободное движение деталей, состояние резьбовых соединений и правильность размещения поршневых колец в канавках. Стопорные кольца должны полностью занять свои посадочные места, а положение поршня и колец должно соответствовать конструкции двигателя. Попадание грязи внутрь цилиндра, перекос поршня или неаккуратное сжатие колец способны повредить новые поверхности уже при сборке.

Одновременно нужно определить причину прежнего повреждения. Перегрев, недостаточная смазка топливной смесью, подсос воздуха, загрязненный впуск или попадание посторонних частиц могут привести к повторному появлению задиров. После установки двигатель сначала проверяют на свободное проворачивание, затем контролируют запуск и стабильность работы. При отсутствии опыта разборки бензопильного двигателя установку целесообразно поручить мастеру, который сможет проверить сопряженные детали и корректно собрать поршневую группу.
