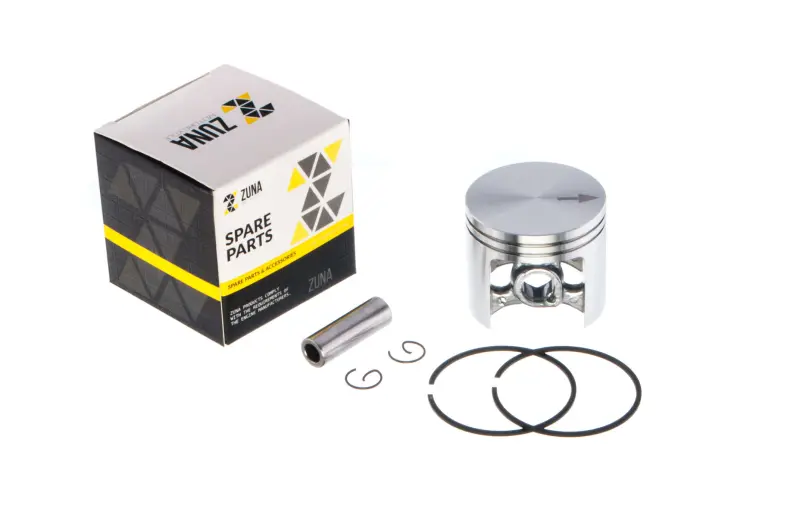

Поршневой комплект ZUNA для бензопилы STIHL MS 361, Ø47 мм, палец Ø11 мм

Поршневой комплект ZUNA для STIHL MS 361

Комплект предназначен для ремонта цилиндро-поршневой группы бензопилы STIHL MS 361. Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через поршневой палец передает усилие на шатун. Состояние этой детали и колец непосредственно связано с компрессией двигателя, поэтому комплект используют при восстановлении мотора после износа или повреждения прежнего поршня.

Основные параметры для подбора — диаметр поршня 47 мм и диаметр поршневого пальца 11 мм. Эти значения нужно проверять вместе с моделью бензопилы: одного внешнего сходства деталей недостаточно. Комплект рассчитан на серию MS 361, однако перед установкой следует сопоставить размеры с разобранной цилиндро-поршневой группой и убедиться, что цилиндр рассчитан на поршень Ø47 мм. Особенно внимательно выполняют проверку, если двигатель ранее ремонтировался или в нем уже меняли цилиндр.

Состав и назначение деталей

• Поршень — воспринимает давление газов в цилиндре и передает движение через палец.
• Два поршневых кольца — устанавливаются в канавки поршня и участвуют в уплотнении зазора между ним и стенкой цилиндра.
• Поршневой палец Ø11 мм — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — фиксируют палец с обеих сторон после сборки.

Такой состав позволяет заменить сопряженные детали поршневой группы за один ремонт. Использование подходящих по размеру колец, пальца и фиксаторов важно для правильной посадки компонентов. Поршень выполнен с указателем направления установки на днище. При сборке его необходимо ориентировать в соответствии с этим указателем и конструкцией двигателя, а кольца располагать с учетом фиксирующих штифтов в канавках.

Когда требуется замена

Поводом для разборки и проверки цилиндро-поршневой группы могут быть снижение компрессии, затрудненный запуск, потеря тяги, посторонний механический шум или повреждения, обнаруженные после снятия цилиндра. Поршень заменяют при задирах на юбке, повреждении днища, износе канавок под кольца и нарушении посадочных мест пальца. Одновременно оценивают цилиндр, шатун и игольчатый подшипник: установка нового комплекта не устранит неисправность, если сопряженные поверхности имеют критический износ либо повреждения.

Что проверить перед установкой

• модель бензопилы и фактическую конфигурацию установленного двигателя;
• диаметр цилиндра и соответствие поршню Ø47 мм;
• диаметр пальца 11 мм и его посадку в поршне и шатуне;
• состояние рабочей поверхности цилиндра, канавок и деталей шатуна;
• свободное перемещение колец в канавках и надежную посадку обоих фиксаторов пальца.

Монтаж выполняют на очищенном двигателе, не допуская попадания загрязнений внутрь картера и на трущиеся поверхности. Стопорные кольца должны полностью войти в свои канавки, а кольца поршня — быть правильно сжаты при вводе в цилиндр. После сборки проверяют плавность движения механизма вручную. Если цилиндр имеет глубокие задиры, нарушенную геометрию или следы перегрева, сначала устраняют причину повреждения и определяют пригодность самого цилиндра. Комплект ZUNA подходит для планового восстановления STIHL MS 361 при подтвержденных размерах 47/11 мм и корректно подготовленной цилиндро-поршневой группе.
