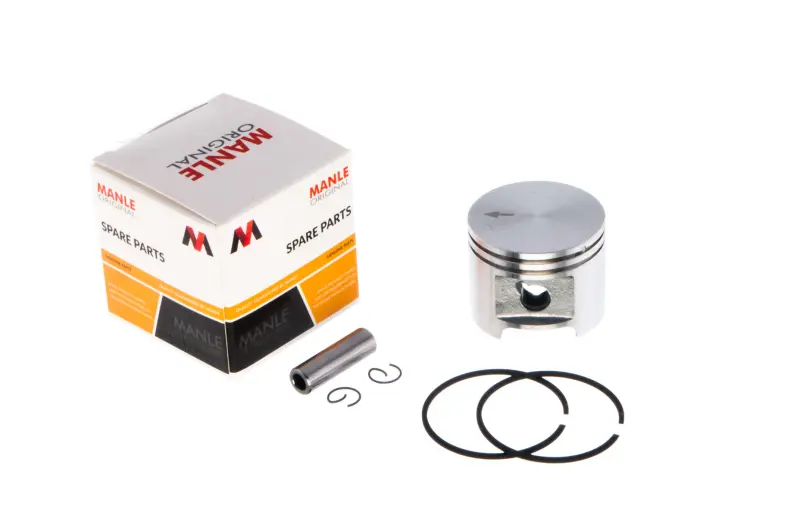

Поршень MANLE для бензопилы STIHL MS 290, Ø46 мм, палец 10 мм

Поршень MANLE для бензопилы STIHL MS 290

Поршень диаметром 46 мм предназначен для ремонта цилиндро-поршневой группы бензопилы STIHL MS 290. Он перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. От соответствия поршня цилиндру и правильности сборки зависят компрессия, запуск двигателя и его работа под нагрузкой.

Назначение и конструкция

Эта деталь используется при восстановлении двигателя после износа или повреждения штатного поршня. В комплект входят поршень, два поршневых кольца, палец диаметром 10 мм и два стопорных кольца. Такой набор позволяет заменить основные сопряженные детали поршневой сборки одновременно, не оставляя в соединении ранее работавшие кольца или фиксаторы.

Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Во время работы они должны свободно перемещаться в своих канавках и сохранять правильное положение. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от осевого смещения. Все части устанавливаются совместно, поэтому состояние цилиндра, подшипника верхней головки шатуна и посадочных мест следует оценить до начала сборки.

Когда требуется замена

Основанием для разборки цилиндро-поршневой группы могут быть снижение компрессии, затрудненный запуск, потеря мощности или посторонний механический звук. После снятия цилиндра проверяют юбку и днище поршня, канавки колец, сам цилиндр и палец. Задиры, сколы, прогар, чрезмерный люфт либо заклинившие кольца указывают на необходимость ремонта. Причину повреждения также нужно устранить: установка новой детали без проверки цилиндра, смазки, подачи топлива и герметичности двигателя может привести к повторной неисправности.

Что проверить при подборе

• Модель пилы: поршень рассчитан на STIHL MS 290; обозначение модели следует сверить непосредственно на бензопиле.
• Диаметр: номинальный размер поршня — 46 мм. Цилиндр должен соответствовать этому размеру и не иметь недопустимой выработки.
• Поршневой палец: диаметр пальца — 10 мм. Необходимо проверить соответствие шатуна и игольчатого подшипника.
• Геометрия: перед монтажом сравнивают новый и снятый поршни по общей высоте, расположению пальца, форме днища, юбки и окон.
• Состояние цилиндра: новый поршень не устраняет глубокие задиры, нарушение геометрии или повреждение рабочей поверхности цилиндра.

Модельное обозначение, диаметр и размер пальца необходимо проверять вместе. Совпадения только одного параметра недостаточно: поршни одинакового диаметра могут различаться высотой, расположением пальца и другими конструктивными признаками.

Рекомендации по установке

Монтаж выполняют на чистом двигателе, исключая попадание абразива и загрязнений в картер. Перед сборкой очищают канавки, проверяют подвижность колец, состояние игольчатого подшипника и отсутствие повреждений на посадочных поверхностях. Поршень устанавливают в предусмотренной производителем ориентации, кольца располагают относительно фиксаторов в канавках, а стопорные кольца полностью заводят в посадочные пазы.

После установки цилиндр должен перемещаться относительно поршня плавно, без закусывания и чрезмерного сопротивления. До запуска проверяют правильность сборки, крепеж, герметичность соединений и наличие необходимой смазки. Профессиональная диагностика особенно уместна при выраженных задирах или повторном падении компрессии: в таких случаях замены одного поршня может быть недостаточно.

Поршень MANLE Ø46 мм с пальцем 10 мм подходит для планового восстановления STIHL MS 290 при подтвержденной исправности цилиндра и совпадении всех посадочных параметров. Тщательная проверка снятой детали и аккуратная сборка помогают вернуть двигателю нормальное уплотнение цилиндро-поршневой группы.
