Концевой выключатель мини с проводами ZUNA

Концевой выключатель мини с проводами ZUNA

Компактный механический выключатель предназначен для контроля положения рычага в электрооборудовании мототехники. При перемещении рычага нажимной шток меняет состояние контактной пары, после чего соответствующий сигнал поступает в штатную проводку. В тормозном узле такой принцип используется для включения стоп-сигнала при нажатии на рычаг. Деталь подходит для ремонта мотоцикла, мопеда или скутера только при совпадении посадочной конструкции и схемы подключения.

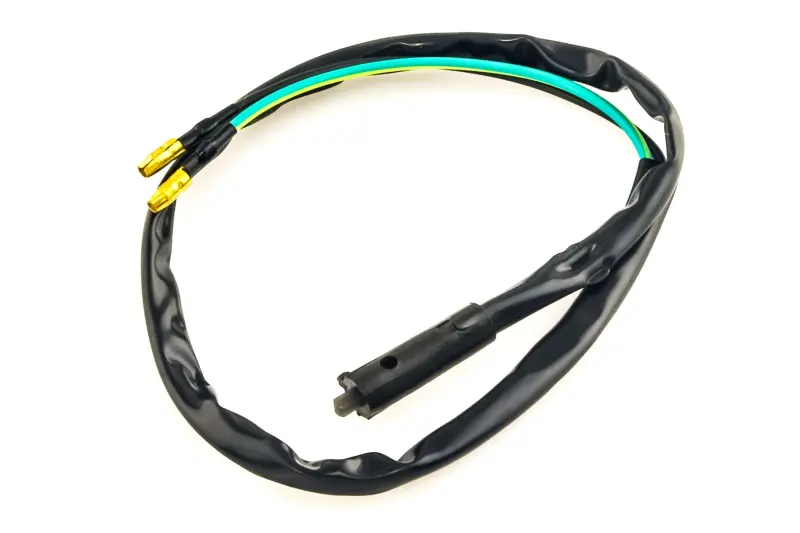

Выключатель выполнен в миниатюрном продолговатом корпусе с выступающим нажимным штоком. От корпуса отходит двухпроводной жгут: зеленый и желтый провода заканчиваются отдельными цилиндрическими контактами. Основная часть проводки закрыта общей черной оболочкой, а места выхода и соединения дополнительно изолированы. Такая конструкция позволяет установить корпус непосредственно возле рычага, а контакты подключить к соответствующим ответным клеммам проводки техники.

Что проверить при подборе

Название модели мототехники само по себе не гарантирует совместимость: на разных годах выпуска и модификациях могут применяться выключатели с отличающимся корпусом, способом фиксации или подключением. Перед заказом снимите старую деталь либо обеспечьте к ней свободный доступ и последовательно сравните основные признаки.

• Форму корпуса и фиксатора. Выключатель должен входить в штатное посадочное место и удерживаться без перекоса.
• Расположение нажимного штока. Рычаг должен нажимать и отпускать его в предусмотренном диапазоне, не создавая постоянной боковой нагрузки.
• Количество проводов. У этой версии два отдельных проводника.
• Тип контактов. На концах установлены две раздельные цилиндрические клеммы; их форма и размер должны соответствовать ответной части.
• Длину и направление жгута. Проводка должна проходить по штатному маршруту без натяжения, резких перегибов и контакта с подвижными деталями.
• Логику переключения. Состояние контактов в нажатом и отпущенном положениях должно совпадать с работой демонтированного выключателя.

Диагностика перед заменой

Поводом для проверки концевика может быть отсутствие реакции стоп-сигнала на нажатие рычага, нестабильное срабатывание, повреждение корпуса, заедание штока или обрыв проводов возле места их выхода. Похожие признаки также возникают из-за окисленных соединений, поврежденной проводки или неисправности лампы, поэтому перед заменой полезно проверить весь участок подключения. Сам выключатель можно отсоединить и прозвонить мультиметром: при нажатии и отпускании штока показания должны отчетливо изменяться.

Цвет проводов не следует использовать как единственный ориентир подключения. Сначала зафиксируйте расположение старых контактов, сравните их с проводкой техники и проверьте назначение линий по схеме конкретной модели. Если прежний концевик утрачен, потребуются размеры посадочного места, форма фиксации, тип ответных клемм и проверка алгоритма работы.

Установка и проверка работы

Монтаж выполняют при отключенном питании техники. Корпус устанавливают в штатное гнездо так, чтобы шток свободно перемещался вместе с рычагом и полностью возвращался после его отпускания. Жгут прокладывают по существующему маршруту, оставляя запас для движения руля и исключая натяжение возле корпуса. Клеммы соединяют плотно, а изолированные участки располагают так, чтобы они не перетирались об края креплений.

После сборки проверьте работу несколько раз: сигнал должен изменяться при каждом нажатии, шток — возвращаться без задержки, а проводка — оставаться свободной во всем диапазоне поворота руля. Такой контроль помогает отличить неисправность самого выключателя от неправильного положения корпуса или неплотного контакта. ZUNA в исполнении мини с двумя проводами выбирают как замену детали аналогичной формы и принципа действия, обязательно сверяя посадку и подключение до окончательной установки.
