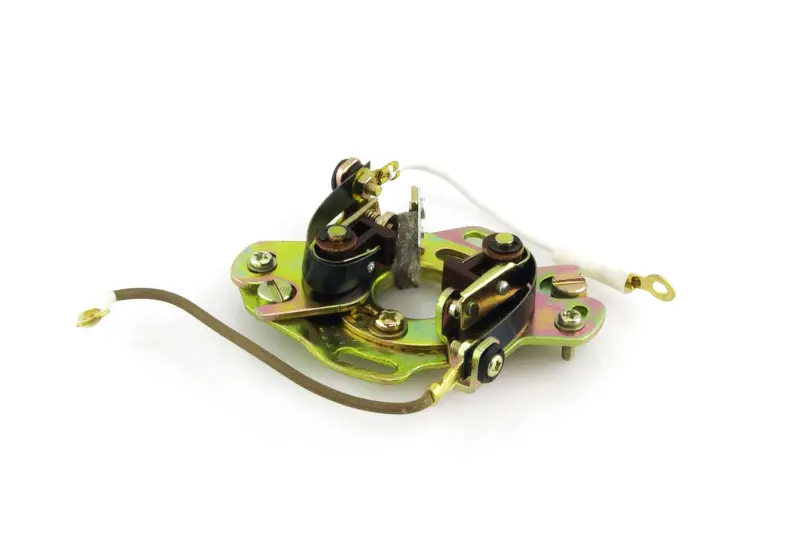

Контактный прерыватель зажигания ИЖ Юпитер в сборе ZUNA SPARK

Контактный прерыватель зажигания ИЖ Юпитер ZUNA SPARK

Контактный прерыватель в сборе предназначен для обслуживания мотоциклов семейства ИЖ Юпитер с контактной системой зажигания. Деталь управляет моментом размыкания первичной обмотки катушки: при размыкании контактов формируется импульс, необходимый для появления искры на свече. От состояния контактных площадок, правильного зазора и точности установки зависят своевременное искрообразование, уверенный запуск и стабильность работы двигателя.

Конструкция и назначение

Прерыватель выполнен как собранная монтажная пластина с двумя контактными механизмами, крепежными точками, регулировочными элементами и выводами для подключения. Общая основа позволяет заменить соответствующий узел целиком, когда изношены не только контакты, но и подвижные детали, пружины, изоляционные части либо посадочные участки старой конструкции. Продолговатые отверстия на пластине используются при установке и настройке положения прерывателя.

Во время вращения двигателя кулачковый механизм попеременно размыкает контакты. Поэтому для нормальной работы важны свободное движение рычагов, упругость пружин, чистота контактных площадок и отсутствие замыкания изолированных выводов на основание. Подгоревшие или загрязненные контакты, неправильный зазор, люфт и нарушение регулировки могут проявляться затрудненным запуском, перебоями искры, неустойчивыми оборотами и неодинаковой работой цилиндров. Перед заменой стоит также проверить свечи, катушки, конденсаторы и проводку, поскольку похожие симптомы возникают при неисправностях других компонентов зажигания.

Что проверить при выборе

• Тип зажигания. Прерыватель рассчитан на контактную систему; для мотоцикла, переведенного на бесконтактное зажигание, требуется другой набор компонентов.
• Модель и модификацию. В карточках товара указана совместимость с ИЖ Юпитер, однако конкретная серия мотоцикла не обозначена. Перед заказом следует проверить исполнение установленного основания и схему штатной системы.
• Посадочную геометрию. Сопоставьте форму пластины, расположение крепежных отверстий и регулировочных прорезей со снятой деталью.
• Расположение механизмов. Количество контактных механизмов, положение изоляторов, винтов и выводов должно соответствовать прежнему прерывателю.
• Подключение проводов. Проверьте направление и тип клемм, чтобы провода не натягивались, не касались движущихся частей и не пережимались крышкой.

Установка и регулировка

Перед монтажом очищают посадочную поверхность и проверяют, чтобы крепеж не имел повреждений. Пластину устанавливают без перекоса, провода укладывают по штатной трассе, а изолированные выводы отделяют от металлического основания. После предварительного закрепления коленчатый вал проворачивают до положения максимального размыкания соответствующей пары контактов и выставляют зазор щупом. Затем отдельно настраивают момент размыкания для каждого цилиндра согласно руководству к конкретной модификации ИЖ Юпитер.

После затяжки винтов регулировку проверяют повторно: крепеж способен немного изменить положение деталей. Контакты должны размыкаться свободно, без заедания, а проводники — оставаться неподвижными на всем диапазоне вращения. До запуска устанавливают крышку, восстанавливают подключения и проверяют наличие искры на обоих цилиндрах. Если двигатель запускается, но работает неравномерно, повторно контролируют зазор, момент размыкания и состояние остальных компонентов системы.

ZUNA SPARK подходит для ремонта штатного контактного зажигания ИЖ Юпитер, когда требуется собранное основание с двумя механизмами вместо восстановления отдельных изношенных деталей. Точная проверка конфигурации старого прерывателя до заказа и последовательная регулировка после монтажа помогают избежать ошибки при подборе и получить корректную работу зажигания.
