Коммутатор зажигания ZUNA для Honda Dio, оранжевый

Коммутатор зажигания ZUNA для Honda Dio

Коммутатор предназначен для замены штатного электронного модуля в системе зажигания скутера Honda Dio. Это CDI-модуль, который обрабатывает импульс датчика зажигания и в нужный момент управляет разрядом через катушку. От его исправной работы зависят образование искры, запуск двигателя и устойчивость зажигания во время движения.

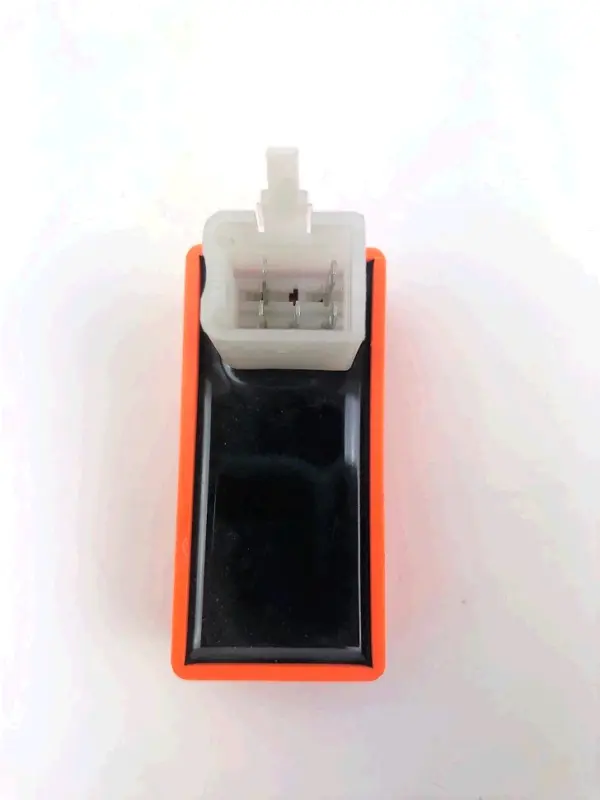

Деталь выполнена в прямоугольном корпусе с оранжевой внешней рамкой, черной центральной частью и одним белым разъемным гнездом. Такая конфигурация помогает отличить модуль от других вариантов для семейства Dio, однако цвет корпуса сам по себе не подтверждает совместимость. У скутеров разных поколений могут различаться разъемы, расположение контактов, схема подключения и способ размещения блока.

Что проверить при подборе

Название Honda Dio охватывает несколько моделей и модификаций, поэтому коммутатор выбирают по конфигурации штатной детали. До покупки снимите облицовку, найдите установленный модуль и сопоставьте его с предлагаемой версией. Если старой детали нет, ориентируйтесь на точное обозначение модели скутера и схему его системы зажигания.

• Разъем: должны совпадать форма гнезда, направляющий выступ, количество контактных позиций и их расположение.
• Подключение: назначение выводов необходимо сверять по схеме конкретной модификации Honda Dio; одинаковый корпус не означает одинаковую распиновку.
• Корпус: сравните общие габариты, ориентацию разъема и возможность разместить модуль в штатном месте без давления со стороны облицовки.
• Тип зажигания: новый блок должен соответствовать системе, установленной на скутере. Коммутаторы с похожими штекерами нельзя переставлять между разными схемами без проверки.
• Состояние проводки: клеммы должны быть чистыми, плотно удерживаться в колодке и не иметь следов перегрева, окисления или ослабления.

Когда требуется замена

Проверка коммутатора актуальна при отсутствии искры, внезапной остановке двигателя, затрудненном запуске либо перебоях, связанных с зажиганием. Эти признаки не указывают только на CDI-модуль: сходные проявления возможны при неисправности свечи, катушки зажигания, импульсного датчика, выключателя двигателя, разъемов или проводки. Перед заменой полезно проверить перечисленные компоненты и убедиться, что контакты подключены надежно.

Такой порядок диагностики помогает избежать установки исправной детали вместо исправной. Особенно внимательно осмотрите штекер: неплотное соединение способно периодически прерывать сигнал и создавать симптомы, похожие на отказ коммутатора. Если корпус прежнего блока поврежден, контакты потемнели или проверка исключила остальные причины, установка подходящего модуля ZUNA возвращает системе штатный способ управления моментом искрообразования.

Установка и первичная проверка

Перед отсоединением старого коммутатора выключите зажигание. Не размыкайте разъем при включенной системе и не тяните за провода: колодку освобождают за ее корпус, не повреждая фиксаторы и клеммы. Новый модуль подключают без перекоса и чрезмерного усилия. Если направляющие разъема не совпадают, переделывать колодку или соединять контакты наугад нельзя — сначала следует уточнить распиновку.

Разместите коммутатор там, где был установлен штатный блок, не натягивая жгут и не прижимая его к подвижным или нагревающимся деталям скутера. После подключения проверьте запуск, устойчивость холостого хода и реакцию двигателя на плавное увеличение оборотов. При появлении перебоев сразу выключите зажигание и повторно сопоставьте разъем, контакты и схему. Коммутатор ZUNA подходит для ремонта Honda Dio только при полном совпадении конфигурации подключения со штатной деталью.
