Коммутатор зажигания 4T GY6 50 ZUNA, 4+2 контакта

Коммутатор зажигания 4T GY6 50 ZUNA

Электронный блок предназначен для четырехтактных скутеров GY6 50 и участвует в управлении искрообразованием при запуске и работе двигателя. Коммутатор обрабатывает сигнал системы зажигания и задает момент импульса, поступающего к катушке. Деталь выбирают для ремонта штатной системы, когда диагностика указывает на неисправность установленного CDI-блока.

Модель рассчитана на двигатели семейства 139QMA и 139QMB, включая обозначения 1P39QMA и 1P39QMB. Эти моторы применяются на различных китайских скутерах, однако одинаковая маркировка семейства двигателя не отменяет проверки исполнения проводки. Перед покупкой необходимо сопоставить тип питания коммутатора, расположение разъемов и количество задействованных контактов со старой деталью.

Конструкция и подключение

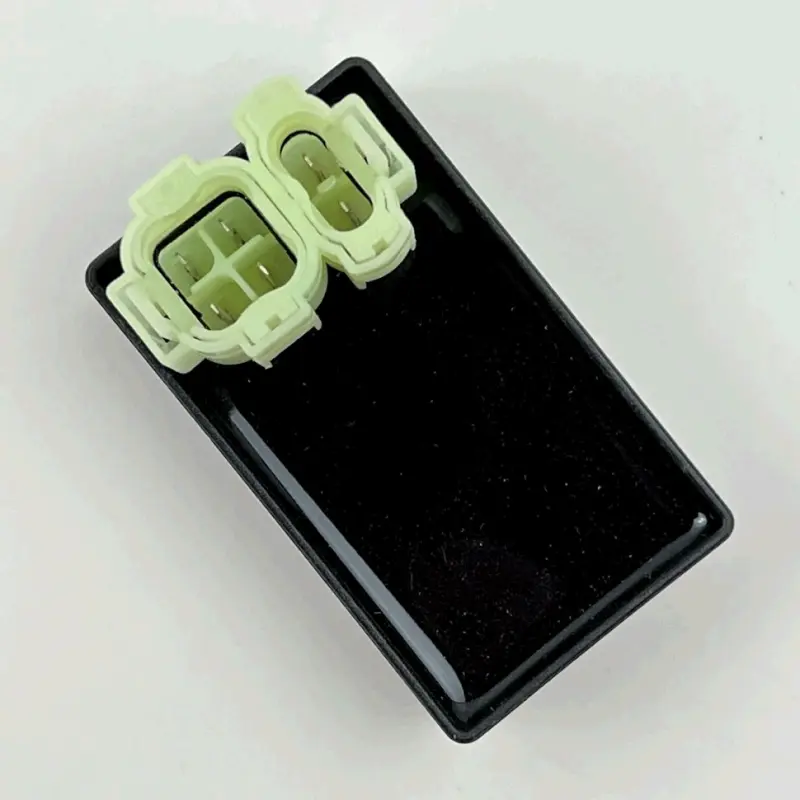

Коммутатор выполнен в прямоугольном черном корпусе с двумя разъемами. Контактная схема разделена на колодки 4+2: один разъем рассчитан на четыре позиции, второй — на две. Такое расположение помогает отличить блок от вариантов с другой конфигурацией штекеров. Корпус имеет залитую рабочую часть, а соединение со жгутом выполняется через штатные пластиковые колодки.

• Назначение: управление моментом искрообразования в системе зажигания четырехтактного скутерного двигателя.
• Применение: GY6 50 с двигателями 139QMA, 1P39QMA, 139QMB или 1P39QMB.
• Разъемы: две отдельные колодки с конфигурацией 4+2 контакта.
• Тип исполнения: CDI-коммутатор переменного тока для соответствующей версии штатной проводки.
• Бренд: ZUNA.

Как правильно подобрать коммутатор

Для уверенного подбора сначала найдите обозначение двигателя на картере и убедитесь, что речь идет о четырехтактном GY6 50 совместимого семейства. Затем сравните старый блок с новым по форме корпуса, взаимному положению колодок, ключам и фиксаторам разъемов. Совпасть должно не только общее число позиций, но и фактическое расположение контактов. Отдельно проверьте, что на скутере используется версия CDI с питанием переменным током: блок другого типа при внешне похожем корпусе не считается взаимозаменяемым.

Замена коммутатора бывает актуальна при отсутствии искры, затрудненном запуске или перебоях зажигания, но эти признаки не указывают исключительно на CDI. До установки проверьте свечу, катушку, датчик импульса, проводку, массу и состояние разъемов. Такой порядок исключает замену исправной детали и помогает обнаружить окисление контактов, поврежденный провод либо другую причину неисправности.

Рекомендации по установке

Работы выполняют при выключенном зажигании. Старый блок отсоединяют за корпуса колодок, не вытягивая разъемы за провода. Контакты жгута должны быть чистыми, ровными и надежно удерживаться внутри пластиковых корпусов. Подходящие колодки вставляются без чрезмерного усилия и фиксируются штатными защелками. После подключения коммутатор закрепляют в предусмотренном производителем скутера месте, не оставляя его свободно перемещаться рядом с двигателем или выпускной системой.

После монтажа проверяют запуск, устойчивость холостого хода и реакцию двигателя на изменение оборотов. Если мотор не запускается или искра остается нестабильной, следует повторно проверить распиновку, питание CDI и остальные компоненты зажигания. Коммутатор ZUNA подходит для планового восстановления штатной конфигурации GY6 50 при полном совпадении двигателя, схемы 4+2 и типа питания.
