Катушка зажигания Yamaha JOG ZUNA

Катушка зажигания Yamaha JOG ZUNA

Катушка зажигания ZUNA предназначена для скутеров Yamaha JOG. Она используется при ремонте системы зажигания и передаёт высоковольтный импульс к свече. Исправность этой детали важна для уверенного запуска и устойчивой работы двигателя. Катушка подходит для замены установленной детали, если диагностика показала её неисправность или отсутствие искры связано именно с этим элементом системы.

Проблемы в цепи зажигания могут проявляться затруднённым пуском, перебоями в работе двигателя или полным пропаданием искры. При этом такие же признаки иногда возникают из-за свечи, повреждённой проводки, ненадёжных разъёмов или других компонентов электрооборудования. Перед заменой проверьте состояние свечи и доступных соединений, осмотрите провода и убедитесь, что причина неисправности локализована правильно. Это позволит избежать ненужной замены исправной детали.

Конструкция и назначение

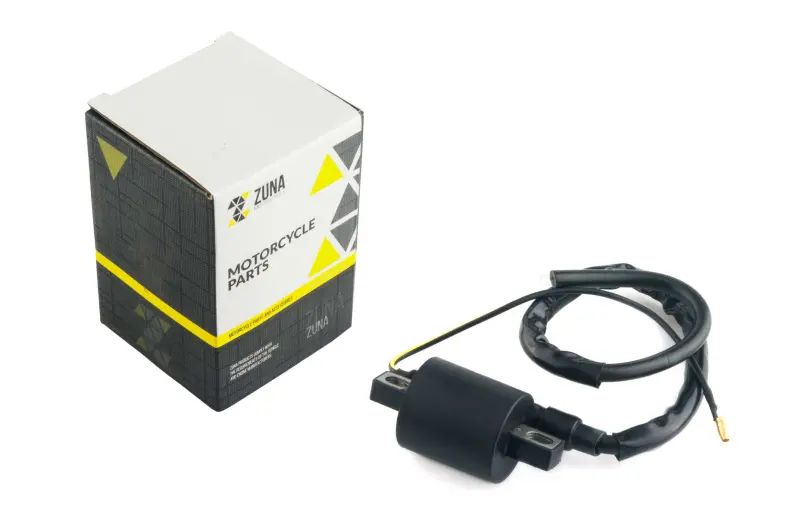

Катушка выполнена в чёрном корпусе, оснащена высоковольтным проводом и крепёжными ушками. Такая конструкция рассчитана на установку в систему зажигания скутера и подключение к свече. Корпус фиксируется в предусмотренных точках, а провод прокладывается по штатному маршруту без натяжения, резких перегибов и контакта с участками, которые сильно нагреваются или перемещаются во время работы техники.

Деталь предназначена для линейки Yamaha JOG, однако скутеры разных годов выпуска и модификаций могут отличаться исполнением электрооборудования. Кроме того, на технике, которая ранее ремонтировалась, могли быть установлены другие компоненты. Поэтому для правильного выбора важно учитывать не только модель скутера, но и фактическую конфигурацию его системы зажигания.

Как проверить соответствие

Перед заказом сравните катушку со снятой запчастью. Обратите внимание на форму корпуса, расположение крепёжных ушек и точек установки, тип электрических соединений, способ подключения к свече, длину высоковольтного провода и направление его прокладки. Совпадение этих элементов необходимо для корректного монтажа без переделки штатных креплений и проводки.

Если старая катушка отсутствует, осмотрите место её установки и штатную проводку скутера. Проверьте расположение крепёжных точек, доступные разъёмы и способ соединения со свечой. Ориентироваться только на принадлежность техники к линейке JOG недостаточно: возможность установки определяется соответствием посадочных мест и электрических подключений конкретного скутера.

Рекомендации по установке

Перед началом работ отключите зажигание. Снимайте прежнюю деталь аккуратно, не вытягивая соединения за провод: чрезмерное усилие способно повредить изоляцию или контактную часть. Установите корпус на штатные крепёжные точки и убедитесь, что катушка зафиксирована надёжно. Электрические соединения должны быть установлены плотно, без перекоса и свободного хода.

Высоковольтный провод проложите свободно, без натяжения и сильных изгибов. Он не должен касаться подвижных деталей или сильно нагревающихся поверхностей. После монтажа ещё раз проверьте крепление катушки, посадку всех соединений и состояние свечного колпачка, если он предусмотрен системой зажигания вашего скутера. Затем можно проверить запуск и работу двигателя.

Катушка ZUNA для Yamaha JOG подходит для восстановления штатной работы системы зажигания при подтверждённой неисправности установленной детали. Тщательное сравнение конструкции, креплений и подключений перед покупкой поможет выбрать подходящее исполнение и выполнить установку без лишних затруднений.
