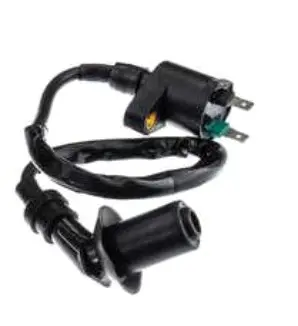

Катушка зажигания ZUNA для 4T GY6 50–150 и Honda DIO со свечным колпачком

Катушка зажигания ZUNA для скутеров GY6 и Honda DIO

Катушка предназначена для формирования высоковольтного импульса, который поступает на свечу и создает искру для воспламенения смеси в цилиндре. Эта модель применяется на четырехтактных скутерах с двигателями семейства GY6 объемного класса 50–150 см³, а также заявлена для Honda DIO. Катушка поставляется с присоединенным высоковольтным проводом и свечным колпачком, поэтому подходит для замены соответствующего участка системы зажигания в сборе.

В карточках этой модели указаны двигатели 139QMA/1P39QMA, 139QMB/1P39QMB, 152QMI/1P52QMI и 157QMJ/1P57QMJ. Такое обозначение точнее названия или рабочего объема скутера: в технике одной серии могут применяться разные моторы, крепления и варианты проводки. Перед заказом следует сопоставить код двигателя, расположение катушки, форму крепежного кронштейна, количество и положение низковольтных выводов, длину высоковольтного провода и тип посадки колпачка на свечу.

Конструкция и назначение

• Катушка объединена с высоковольтным проводом и угловым свечным колпачком, который соединяет провод со свечой зажигания.
• На корпусе предусмотрен металлический кронштейн с отверстием для фиксации детали на штатном месте скутера.
• Для подключения проводки используются два плоских контактных вывода; их расположение необходимо сравнить с установленной катушкой.
• Черный корпус, изолированный провод и колпачок образуют готовую сборку от низковольтных контактов катушки до свечи.

Замена катушки актуальна при отсутствии искры, нестабильном запуске, перебоях зажигания или обнаруженных повреждениях корпуса, провода, колпачка и контактов. Эти признаки могут иметь и другие причины, поэтому перед установкой новой детали проверяют свечу, разъемы, состояние проводки и управляющих компонентов системы зажигания. Такой порядок помогает не связывать неисправность двигателя только с одной деталью.

Как подобрать катушку

Сначала найдите обозначение двигателя на картере и сопоставьте его с перечнем совместимых моторов. Затем сравните старую и новую детали по конфигурации крепления и направлению выхода высоковольтного провода. Кронштейн должен устанавливаться без переделки посадочного места, а провод — доходить до свечи без сильного натяжения, резких перегибов и контакта с горячими либо подвижными частями. Отдельно проверьте форму низковольтных клемм и расположение проводов в штатной колодке.

Упоминание Honda DIO в применяемости требует проверки конкретной модификации скутера. У разных поколений DIO различаются двигатели и исполнение компонентов зажигания, поэтому одного названия модели недостаточно. Надежный ориентир при выборе — совпадение двигателя, крепления, выводов, провода и свечного колпачка с ранее установленной деталью.

Рекомендации по установке

Монтаж выполняют на штатное крепление с сохранением исходной схемы подключения. Контакты должны быть чистыми и надежно зафиксированными, высоковольтный провод укладывают без натяжения, а колпачок плотно устанавливают на вывод свечи. После сборки проверяют, что провод не зажат облицовкой, не касается нагретых поверхностей и не мешает движущимся деталям. Правильно подобранная и установленная катушка восстанавливает передачу импульса к свече и нормальную работу системы зажигания скутера.
