Датчик Холла «бабочка» для мотоцикла Минск 125 MANLE (#SPARK)

Датчик Холла «бабочка» MANLE для Минск 125

Датчик предназначен для бесконтактной системы зажигания двухтактного мотоцикла Минск с двигателем объемом 125 см³. Он фиксирует положение вращающейся детали и передает управляющий сигнал электронному блоку, который использует эти данные для выбора момента искрообразования. Такая деталь нужна при ремонте системы, если штатный датчик перестал формировать корректный сигнал, получил механическое повреждение либо имеет нарушенные выводы.

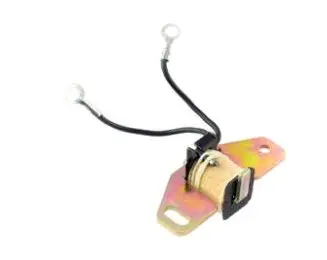

Исполнение «бабочка» относится к форме установочной пластины. На ней размещен корпус чувствительной части с открытым пазом для прохождения вращающегося управляющего элемента. Пластина имеет два продолговатых крепежных отверстия, а подключение выполнено двумя отдельными изолированными проводами с кольцевыми наконечниками. Эта конфигурация важна при подборе: разные варианты датчиков для техники Минск могут отличаться формой основания, расположением чувствительной части, креплением и способом присоединения проводов.

Назначение и признаки замены

Исправность датчика непосредственно влияет на получение блоком зажигания сигнала о положении вращающейся детали. Нарушение сигнала может сопровождаться отсутствием или пропусками искры, затрудненным запуском, нестабильными оборотами и внезапными перебоями двигателя. Однако похожие симптомы возникают и при неисправности коммутатора, катушки, проводки, свечи либо соединений. Перед заменой стоит проверить состояние контактов и проводов, а также убедиться, что к датчику поступает предусмотренное схемой питание и его сигнал корректно воспринимается установленным электронным блоком.

Что сверить перед заказом

• Тип системы: деталь рассчитана на конфигурацию с датчиком Холла и электронным блоком бесконтактного зажигания.
• Мотоцикл и двигатель: в товарной карточке указаны двухтактные модели Минск объемом 125 см³; конкретную модификацию следует сопоставить с установленной системой.
• Форма основания: сравните контур пластины, положение двух продолговатых отверстий и расстояние между точками крепления со снятой деталью.
• Расположение датчика: чувствительная часть и ее паз должны находиться в том же положении относительно крепежной пластины и вращающегося элемента.
• Подключение: проверьте количество проводов, тип кольцевых наконечников, места их присоединения и схему соединений.
• Монтажное пространство: проводам должно хватать длины для штатной прокладки без натяжения, перегибов и касания подвижных деталей.

Установка и проверка

Монтаж выполняют на штатное место с сохранением положения проводов и крепежа, предусмотренного конкретной системой зажигания. Перед затяжкой необходимо убедиться, что вращающийся управляющий элемент свободно проходит через паз датчика и не касается его корпуса. Провода укладывают без натяжения, защищая их от пережатия крепежом и контакта с нагревающимися или движущимися частями. Кольцевые наконечники присоединяют строго по схеме мотоцикла: перестановка выводов без проверки назначения может привести к неправильной работе системы.

После установки проверяют надежность крепления, свободное вращение сопряженной детали, устойчивость соединений и наличие искры. Если двигатель по-прежнему запускается нестабильно, диагностику продолжают по всей системе зажигания, не ограничиваясь одним датчиком. Такой порядок помогает отличить неисправность самого сенсора от повреждения проводки или неполадок электронного блока. Датчик MANLE в исполнении «бабочка» выбирают как конструктивно соответствующую деталь для Минск 125, когда конфигурация снятого компонента и точки подключения полностью совпадают.
