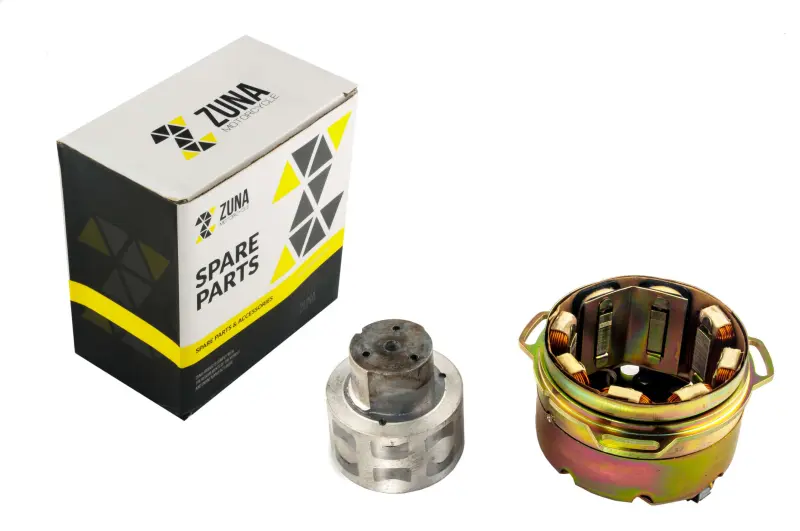

Генератор Минск 43.3701 14 В 65 Вт (6+2) ZUNA

Генератор Минск 43.3701 14 В 65 Вт ZUNA

Генератор предназначен для мотоциклов Минск с соответствующей конфигурацией электрооборудования. Он преобразует вращение коленчатого вала в электрическую энергию, необходимую для системы зажигания и световых потребителей мотоцикла. Версия имеет обозначение 43.3701, параметры 14 В и 65 Вт, а также конфигурацию обмоток 6+2. Эти данные следует рассматривать вместе: совпадение только мощности или внешней формы еще не подтверждает правильность выбора.

Конструкция и назначение

Генератор 43.3701 относится к источникам переменного тока с возбуждением от постоянных магнитов. Его основные части — статор с катушками, ротор и датчик, участвующий в работе бесконтактного зажигания. Ротор устанавливается на цапфу коленчатого вала и вращается относительно неподвижного статора. Такое устройство объединяет формирование энергии для освещения и питание системы зажигания в одном агрегате.

Обозначение 6+2 описывает распределение восьми катушек: шесть относятся к обмотке освещения, еще две — к зажиганию. Поэтому при неисправности генератора симптомы могут проявляться по-разному: пропадает свет и сигнал, ухудшается работа зажигания либо возникают обе проблемы одновременно. Перед заменой стоит проверить не только сам генератор, но и проводку, контакты, коммутатор-стабилизатор и катушку зажигания. Это помогает отделить неисправность обмоток или датчика от нарушения соединений в электрооборудовании.

Что сверить перед выбором

• Тип генератора: 43.3701 для соответствующего исполнения мотоцикла Минск.
• Параметры версии: 14 В, 65 Вт; изделие нельзя подбирать только по принадлежности к марке мотоцикла.
• Конфигурация статора: восемь катушек с распределением 6+2.
• Посадка ротора: форма соединения с цапфой коленвала, положение шпоночного паза и глубина установки должны соответствовать снятой детали.
• Крепление статора: необходимо сопоставить расположение крепежных точек, общий габарит и положение датчика.
• Подключение: проверьте количество и назначение выводов, схему проводки, тип установленного коммутатора-стабилизатора и катушки зажигания.

Модель 43.3701 применялась в 12-вольтовом электрооборудовании ряда мотоциклов ММВЗ, тогда как эта товарная версия заявлена с выходным обозначением 14 В. Поэтому ее не следует путать с более ранними 6-вольтовыми генераторами или с маховичными моделями другой мощности. Для мотоцикла, на котором электрооборудование переделывалось прежним владельцем, особенно важна проверка фактически установленной схемы и сопряженных приборов.

Установка и проверка после замены

При монтаже нужно правильно установить ротор на цапфу коленвала, надежно закрепить статор и сохранить предусмотренное положение датчика зажигания. Провода укладывают так, чтобы их не касались вращающиеся части и крышка двигателя. Клеммы подключают по схеме конкретной модификации мотоцикла, поскольку ошибочное соединение выводов освещения, зажигания, датчика и массы приводит к неправильной работе оборудования.

После сборки проверяют свободное вращение ротора без задевания статора, состояние соединений и работу потребителей на разных оборотах двигателя. Настройку момента зажигания выполняют по руководству для конкретной модели Минск. Если прежний генератор вышел из строя после повреждения проводки или другого прибора, причину необходимо устранить до запуска установленной детали.

Основные характеристики

• назначение: генератор для мотоцикла Минск;
• модель: 43.3701;
• указанное напряжение: 14 В;
• указанная мощность: 65 Вт;
• общее количество катушек: 8;
• конфигурация обмоток: 6+2;
• бренд товарной версии: ZUNA.

Генератор подходит для ремонта штатного электрооборудования при точном совпадении модели, посадочных элементов, крепления, конфигурации катушек и схемы подключения. Сопоставление этих признаков со снятым агрегатом позволяет избежать установки внешне похожей, но электрически или механически несовместимой версии.
