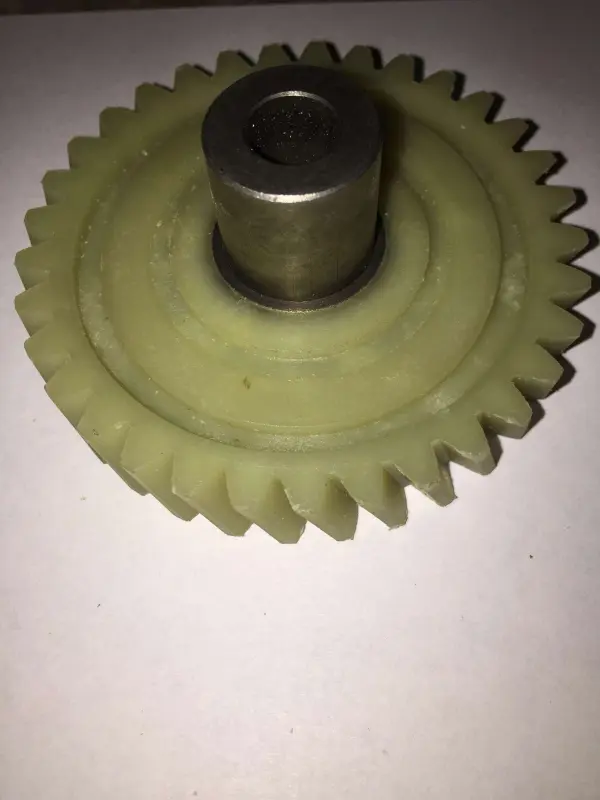

Ведомая шестерня привода электропилы Vorskla 74×10 мм, 33 зуба вправо

Ведомая шестерня привода электропилы Vorskla

Деталь предназначена для ремонта механического привода цепной электропилы Vorskla. Ведомая шестерня принимает вращение от сопряжённой ведущей шестерни и передаёт его дальше к механизму пильной гарнитуры. Её устанавливают вместо изношенной детали при повреждении зубьев, нарушении зацепления, появлении люфта или постороннего шума со стороны редуктора.

Шестерня имеет наружный диаметр 74 мм, центральное посадочное отверстие диаметром 10 мм и 33 косых зуба с правым направлением наклона. Конструкция выполнена в виде зубчатого колеса с установленным по центру металлическим валом. Такое исполнение требует точного совпадения не только основных диаметров, но и направления зубьев: вариант с правым наклоном нельзя подбирать вместо внешне похожей шестерни с левым наклоном.

Параметры для подбора

• Назначение: ведомая шестерня механического привода цепной электропилы.
• Совместимая марка: Vorskla.
• Наружный диаметр: 74 мм.
• Диаметр посадочного отверстия: 10 мм.
• Количество зубьев: 33.
• Направление зубьев: правый наклон.
• Конструкция: зубчатое колесо с центральным металлическим валом.

Для правильного выбора сравните новую шестерню со снятой деталью по всему набору параметров. Наружный диаметр и отверстие — только часть проверки. Обязательно должны совпасть число зубьев, их шаг и профиль, направление наклона, расположение колеса на валу, форма посадочных участков и общая геометрия узла. Даже небольшая разница в направлении косых зубьев не позволит получить штатное зацепление с ведущей шестернёй.

Когда требуется замена

Осмотр ведомой шестерни необходим, если привод работает с хрустом, рывками или ударами, вращение передаётся нестабильно либо внутри корпуса обнаружена зубчатая стружка. Поводом для замены также служат сколы, трещины, заметное истирание профиля зубьев, деформация колеса и чрезмерный люфт в месте установки. Продолжение работы с повреждённой деталью ухудшает контакт зубчатой пары и может ускорить износ сопряжённой шестерни.

Перед монтажом следует проверить состояние ведущей шестерни, опор и посадочных поверхностей. Новая деталь должна устанавливаться без перекоса, а зубчатая пара — входить в зацепление равномерно по всей рабочей ширине. Если сопряжённая шестерня имеет сколы или сильно выработанный профиль, установка только одной новой детали не устранит причину шума и не восстановит корректную работу привода.

Практический контекст установки

При сборке важно сохранить штатное положение шайб, втулок и других деталей, снятых при разборке конкретной электропилы. После установки проверяют свободное вращение механизма вручную: заедание, чрезмерное сопротивление и боковой перекос указывают на неправильную посадку или несовпадение деталей. Корпус редуктора собирают только после проверки положения вала и контакта зубьев.

Эта шестерня подходит для ремонта тех электропил Vorskla, в которых штатно применяется ведомое колесо диаметром 74 мм с отверстием 10 мм, 33 зубьями и правым наклоном. Привязки только к названию марки недостаточно, поскольку разные модели и производственные версии могут оснащаться неодинаковыми приводами. Сопоставление размеров и геометрии со старой шестернёй помогает выбрать деталь для конкретной модификации пилы.
