ЦПГ X-STG Yamaha JOG 2JA 72 см³ Ø47 мм, палец 10 мм

ЦПГ X-STG для Yamaha JOG с двигателем 2JA

Цилиндро-поршневая группа рассчитана на двухтактный двигатель Yamaha JOG 2JA с вертикальным расположением цилиндра. Номинальный рабочий объем комплекта составляет 72 см³, диаметр цилиндра — 47 мм, а диаметр поршневого пальца — 10 мм. Такое сочетание параметров позволяет использовать ЦПГ при ремонте двигателя или увеличении его рабочего объема, когда штатные детали изношены либо требуется восстановить нормальную компрессию.

Цилиндр, поршень и кольца образуют сопряженную часть двигателя, в которой происходит сжатие топливовоздушной смеси. При движении поршня кольца уплотняют зазор между ним и стенкой цилиндра, а поршневой палец соединяет поршень с шатуном. Состояние этих деталей непосредственно влияет на запуск, устойчивость работы и тягу скутера. Установка новой ЦПГ оправдана при снижении компрессии, повреждении поверхности цилиндра, задирах на поршне, износе канавок или колец, а также после разборки двигателя, если прежняя группа уже не соответствует допустимому состоянию.

Состав и особенности конструкции

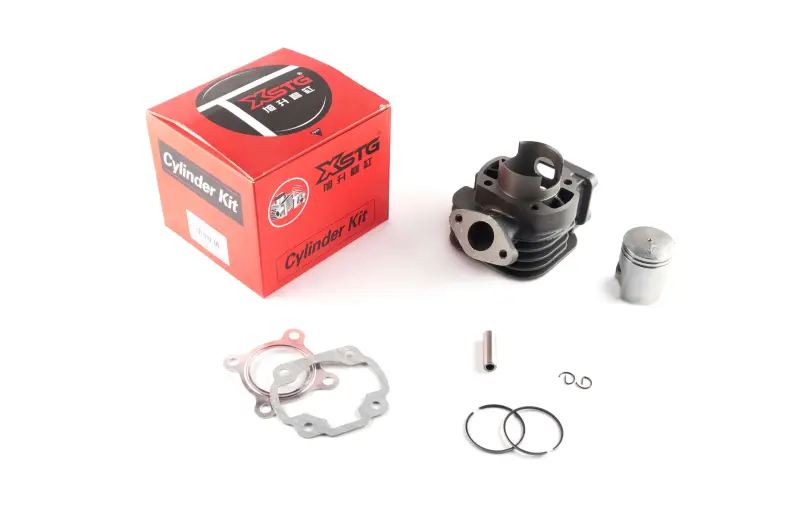

В набор входят цилиндр с наружным оребрением воздушного охлаждения, поршень, поршневые кольца, палец диаметром 10 мм, два стопорных кольца и прокладки для монтажа цилиндра и головки. Основные сопряженные детали собраны в одном наборе, поэтому при ремонте не приходится отдельно подбирать цилиндр, поршень и кольца разных типоразмеров. Головка цилиндра в представленном наборе отсутствует.

• Диаметр цилиндра 47 мм: соответствует конфигурации ЦПГ номинальным объемом 72 см³ для двигателя 2JA.
• Поршневой палец 10 мм: подходит к варианту шатунной группы, рассчитанному на палец этого диаметра.
• Вертикальная компоновка: цилиндр предназначен именно для вертикального двухтактного двигателя Yamaha 2JA.
• Оребрение цилиндра: увеличивает площадь отвода тепла в системе воздушного охлаждения.
• Монтажные детали в наборе: кольца, палец, фиксаторы и прокладки позволяют выполнить сборку без отдельного поиска этих компонентов.

Как проверить совместимость

Обозначения Yamaha JOG и 2JA сами по себе недостаточны для выбора без осмотра двигателя: перед установкой необходимо убедиться в вертикальном расположении цилиндра, диаметре поршневого пальца 10 мм и соответствии посадочных мест. Этот комплект нельзя выбирать вместо ЦПГ для горизонтальных двигателей семейства JOG только из-за совпадения названия скутера. Сравните старый цилиндр по расположению впускного и выпускного окон, крепежным точкам, форме основания, подключению выхлопа и конфигурации кожуха охлаждения. Также проверьте, подходит ли используемая головка к цилиндру диаметром 47 мм.

Если двигатель ранее ремонтировали или переоборудовали, ориентироваться следует на фактически установленную конфигурацию. Особое внимание уделяют диаметру пальца: варианты на 10 и 12 мм невзаимозаменяемы без изменения сопряженных деталей. Перед покупкой желательно измерить снятый палец и сопоставить цилиндр со старой деталью, поскольку модель скутера не всегда отражает выполненные ранее переделки.

Рекомендации по установке

До сборки проверяют состояние коленчатого вала, шатуна и подшипника верхней головки шатуна. Люфт, повреждения или следы перегрева этих деталей необходимо устранить до монтажа новой поршневой группы. Посадочные поверхности картера и головки очищают от остатков старых прокладок, не повреждая плоскости. Поршень и кольца устанавливают с соблюдением правильной ориентации, замки колец совмещают с предусмотренными фиксаторами, а стопорные кольца полностью размещают в канавках поршня.

Перед окончательной затяжкой следует проверить свободное движение поршня и проворачивание коленчатого вала без заеданий. Крепеж цилиндра и головки затягивают равномерно по схеме и с моментом, установленным руководством для конкретного двигателя. После увеличения рабочего объема проверяют настройку системы питания и соответствие остальных компонентов двигателя новой конфигурации. Правильный подбор, аккуратная сборка и контроль герметичности соединений помогают реализовать возможности ЦПГ X-STG без преждевременного повреждения цилиндра и поршня.
