ЦПГ Suzuki AD 100 Ø52,5 мм, палец 12 мм X-STG

Цилиндро-поршневая группа X-STG для Suzuki AD 100

Комплект предназначен для ремонта двухтактного двигателя скутера Suzuki Address 100. ЦПГ устанавливается вместо изношенных деталей цилиндра и поршня, формирует камеру, в которой движется поршень, и участвует в создании необходимой компрессии. Номинальный диаметр составляет 52,5 мм, а диаметр поршневого пальца — 12 мм. Эти два размера относятся к основным параметрам подбора и должны совпадать с конфигурацией ремонтируемого двигателя.

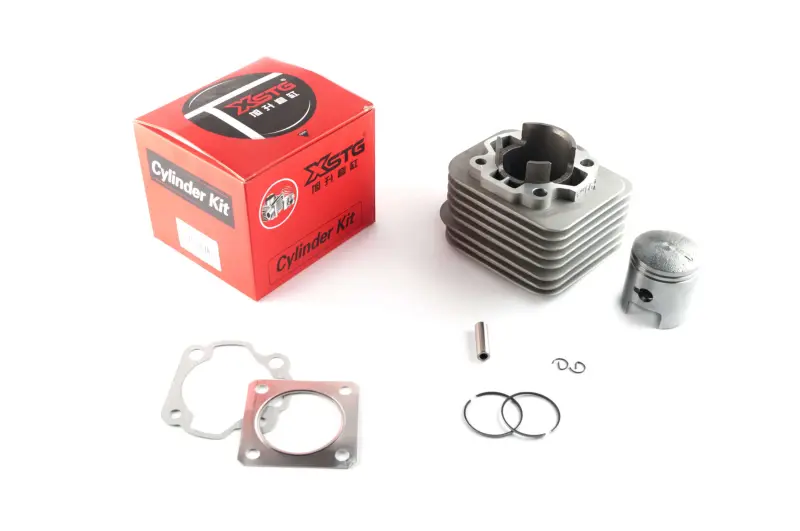

В комплект входят цилиндр с наружными ребрами охлаждения, поршень, два поршневых кольца, поршневой палец, два стопорных кольца и две прокладки. Такой набор позволяет заменить связанные детали одной группы без раздельного поиска основных компонентов. Ребристая наружная поверхность цилиндра рассчитана на воздушное охлаждение, применяемое в двухтактном двигателе Suzuki Address 100. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой группы необходима при снижении компрессии, затрудненном запуске, заметной потере тяги, постороннем механическом шуме или после повреждения поршня и поверхности цилиндра. Причиной ремонта могут быть задиры, износ цилиндра, повреждение канавок поршня либо потеря подвижности колец. Окончательное решение принимают после разборки двигателя, осмотра деталей и измерения фактических зазоров. Если неисправность связана не только с ЦПГ, перед сборкой также устраняют причину повреждения.

Что проверить при подборе

• Модель скутера: комплект рассчитан на Suzuki AD 100, также обозначаемый как Suzuki Address 100.
• Тип двигателя: исполнение предназначено для двухтактного мотора объемом 100 см³.
• Диаметр: размер цилиндра и поршня должен соответствовать значению 52,5 мм.
• Поршневой палец: требуется посадочный размер 12 мм.
• Исполнение деталей: перед установкой следует сопоставить форму окон цилиндра, крепежные отверстия, высоту цилиндра и конфигурацию прокладок со снятой ЦПГ.

Одного совпадения рабочего объема недостаточно: у двигателей близкого класса могут отличаться крепление, расположение каналов, геометрия цилиндра и размеры поршня. Поэтому при выборе сопоставляют весь набор признаков, а не только обозначение 100 см³. Если двигатель ранее растачивали или ремонтировали деталями другого размера, его фактическая конфигурация может отличаться от стандартной.

Рекомендации по установке

Монтаж выполняют на чистый разобранный двигатель. До сборки проверяют состояние коленчатого вала, шатуна, подшипника верхней головки шатуна, посадочных поверхностей и крепежа. Каналы и картер очищают от остатков старых прокладок и частиц поврежденных деталей. Поршневые кольца устанавливают в предназначенные для них канавки, совмещая их положение с фиксаторами в поршне; стопорные кольца пальца должны полностью занять свои канавки.

Цилиндр устанавливают без перекоса, не прикладывая ударную нагрузку к поршню и кольцам. Прокладки размещают на подготовленных сопрягаемых поверхностях, а крепеж затягивают равномерно по требованиям сервисной документации двигателя. После сборки необходимо убедиться в свободном ходе поршня, правильном подключении всех снятых деталей и отсутствии постороннего сопротивления. Профессиональная установка особенно уместна, если причина прежнего повреждения не установлена или двигатель уже подвергался расточке.

ЦПГ X-STG подойдет для планового восстановления Suzuki Address 100 при совпадении диаметра 52,5 мм, пальца 12 мм и геометрии устанавливаемых деталей. Тщательная проверка перед монтажом помогает исключить ошибку подбора и подготовить двигатель к корректной работе после ремонта.
