Запчасти для Alpha и Delta: как определить двигатель и совместимость деталей

Alpha, Delta и близкие к ним Active и Viper собраны по одной схеме: горизонтальный четырёхтактный одноцилиндровый двигатель конструкции типа Honda Cub и цепной привод заднего колеса. Двигатели разных объёмов внешне почти не отличаются, поэтому название мопеда ничего не говорит о том, какой поршень, карбюратор или ротор генератора стоит внутри.

Короткий ответ для тех, кто уже стоит с телефоном возле мопеда: код двигателя выбит на левой нижней части картера, рядом с передней звездой или рычагом переключения передач. Это набор символов вроде 139FMB, 147FMD, 152FMH, 154FMI или 157FMH. Каждому коду соответствует определённый рабочий объём и определённый штатный диаметр цилиндра — именно по нему и подбирают детали двигателя.

Но одного кода мало. На большинстве мопедов Alpha и Delta 70 стоит двигатель с кодом 139FMB — тем же, что и на 50 см³, — но с цилиндром Ø47 вместо Ø39. Поэтому в каталоге позиции называют сразу с объёмом и диаметром: «Двигатель 139FMB 70 см³ для мопедов Delta и Alpha», «Коленвал Delta 70 ZUNA (139FMB)», «Головка цилиндра Delta 70 Ø47 мм в сборе». Рабочее правило такое: код двигателя читают вместе с объёмом и измеренным диаметром цилиндра. Номер рамы с шильдика и из документов код двигателя не заменяет — он о раме, а не о моторе.

Где искать код двигателя

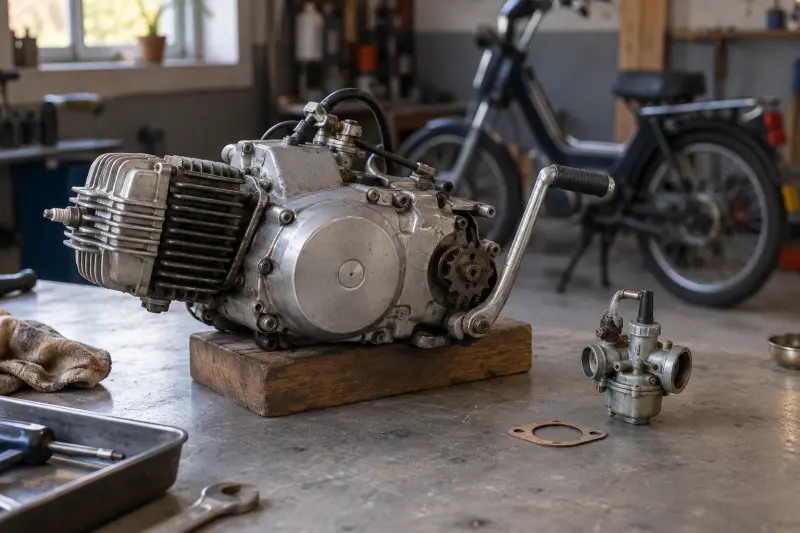

Площадка с выбитыми символами находится на левой нижней части картера, рядом с передней звездой или рычагом переключения передач. Место обычно затянуто пылью и масляным налётом, поэтому перед съёмкой его стоит протереть: символы неглубокие и на грязном картере читаются неоднозначно. Если цепь закрыта кожухом, кожух снимают — нужный участок именно под ним.

Что код даёт на практике: 139FMB — базовый двигатель 50 см³ с цилиндром Ø39, он же в массовом исполнении 70 см³ с цилиндром Ø47; 147FMD — 70 см³; 1P47FMF-B — Delta 90; 152FMH (в части партий маркируют 152FMI) — 110 см³; 157FMH и 154FMI — 125 см³. Эти обозначения встречаются и в названиях позиций каталога, так что ими удобно искать: двигатель Delta 139FMB, 152FMH и так далее.

Если код нечитаем или двигатель уже меняли, остаётся один рабочий путь — замеры. Диаметр цилиндра и диаметр поршневого пальца скажут о совместимости больше, чем любая надпись на шильдике.

Таблица: объём, код, цилиндр, палец, цепь

Таблица даёт ориентир, а не окончательный ответ: на 110 и 125 см³ диаметр цилиндра и палец сверяют обязательно — и по маркировке на старой детали, и замером.

Модификации: в чём разница на практике

50 и 70 см³

Основа парка. У обоих может быть код 139FMB, и разница только в диаметре цилиндра: 39 мм против 47 мм. На 70 см³ встречается и код 147FMD. Вывод простой: для этих двух объёмов код сам по себе почти ничего не решает, решает замер. Палец на 50-ке — 13 мм, на 70-ке — 10 или 13 мм в зависимости от производителя, поэтому старый поршень измеряют, а не угадывают.

90 и 100 см³

Delta 90 с двигателем 1P47FMF-B — отдельный случай: диаметр цилиндра тот же 47 мм, что и у 70-ки, но коленвал с более длинным ходом, и поршень здесь свой. «ЦПГ от 70-ки» сюда не подходит, несмотря на одинаковый диаметр. У Delta 100 цилиндр Ø50 и два варианта посадочного размера — 52,5 или 54,3 мм; этот размер сверяют до заказа.

110 и 125 см³

110 см³ — двигатель 152FMH, цилиндр Ø52,4, палец 13 мм. 125 см³ — 157FMH или 154FMI, цилиндр Ø54, палец 14 или 15 мм; в названиях двигателей каталога чаще стоит 157FMH, а коленвалы 125-ки подписаны «Коленвал Delta 125 / YX125 / 154FMI», поэтому код сверяют на картере. Встречаются 125-е с цилиндром Ø52,4, то есть с «110-м» диаметром. Дополнительное деление внутри этих объёмов — тип коробки: бывают и полуавтомат, и механика.

Подбор ЦПГ: диаметр, палец, ремонтный размер

Цилиндро-поршневая группа — самая частая покупка и самая частая ошибка. Для правильного подбора нужны три числа: диаметр цилиндра, диаметр поршневого пальца и размер поршня — стандартный или ремонтный.

В каталоге все три параметра вынесены прямо в название: «Головка цилиндра Delta 70 Ø47 мм в сборе», «Поршень для Delta 110 STD 52,40 мм, палец 13 мм», «Поршень Delta 125 STD Ø54,0 мм под палец 14 мм». Сделано это как раз для того, чтобы ЦПГ Delta 70 Ø47 не спуталась с комплектом другого объёма: сверяйте название позиции с тем, что измерили на своём двигателе.

Ремонтные размеры. Поршни и кольца выпускают в стандарте (STD) и в ремонтных размерах +0,25, +0,50, +0,75 и +1,00 мм. Если цилиндр растачивали, стандартные кольца в него не годятся — нужен тот ремонтный размер, который выбит на расточенном поршне или который назвал мастер после расточки.

Головка цилиндра идёт в паре со своим объёмом: головки и ЦПГ разных объёмов между собой не меняются, даже когда внешне кажутся одинаковыми. Детали и комплекты собраны в разделе поршневая группа для мопедов.

Отдельно о переходе с 50 на 70. Одна лишь ЦПГ Ø47 на двигателе 50 см³ вопрос не закрывает: нужен соответствующий коленвал и карбюратор под новый объём, иначе двигатель работает хуже, чем до вмешательства. Коленвалы и распредвалы тоже ищут по коду и объёму — «Коленвал Delta 70 BMB, mod. 2», «Коленвал Delta 100 JYMP», «Коленвал Active 110» — в разделе коленвалы и распредвалы.

Карбюратор и впуск

Карбюратор подбирают по объёму двигателя, и в названиях это видно прямо: «Карбюратор для мопеда Alpha 70», «Карбюратор KNG для мопеда Delta 70, blue box», «Карбюратор HKS Delta 90 с увеличенным диффузором», «Карбюратор для мопеда Active 110». То есть сначала вы определяете объём по коду двигателя и диаметру цилиндра, и только потом ищете карбюратор.

Частый соблазн — поставить карбюратор с увеличенным диффузором от большего двигателя на штатные 50–70 см³. На неизменной ЦПГ это не даёт результата: вместо прибавки получаются провалы при открытии ручки и повышенный расход. Увеличенный диффузор имеет смысл только вместе с соответствующей ЦПГ и последующей настройкой.

Проверьте и впуск. Патрубок карбюратора бывает металлическим и алюминиевым, с разной геометрией под конкретную раму. Заодно осмотрите резиновый патрубок воздушного фильтра: подсос воздуха через трещину даёт ровно те же симптомы, что и «неправильный карбюратор». Позиции по модели и объёму — в разделе карбюраторы для мопедов.

Электрика: статор, ротор, катушка, коммутатор

Здесь правило обратное подбору ЦПГ: часть деталей общая для большинства модификаций, а часть — категорически нет. Катушка зажигания и CDI-коммутатор для Alpha и Delta в большинстве случаев взаимозаменяемы: «Катушка зажигания Delta, Alpha со свечным колпачком», «Коммутатор зажигания CDI Delta STAR».

А вот генератор так не работает. Ротор обязан соответствовать статору: есть роторы под статор 1+1 катушки и роторы под статор на 6 катушек, и между собой они не взаимозаменяемы. Перед заказом снимите левую крышку и пересчитайте катушки — статор Delta на 6 катушек со статором 1+1 спутать трудно, если просто посмотреть. Реле-регулятор подбирают по тому же количеству катушек статора и типу проводки.

Датчик Холла и катушки генератора тоже имеют варианты под конкретное исполнение — «Катушка генератора Delta большая», «Катушка генератора мопеда Delta, малая», «Датчик Холла Delta EVO». Фото статора с пересчитанными катушками закрывает большинство вопросов. Компоненты зажигания и зарядки — в разделе электрика и зажигание.

Цепь и звёзды: 420 или 428

На большинстве Alpha и Delta стоит цепь шага 420 — это видно по названиям: «Цепь привода 420-102L для мопедов Delta и Alpha», «420-106L», «420H-118L». На части мопедов 110–125 см³ применяют шаг 428: «Цепь привода 428, 100 звеньев, для Delta, Alpha». Вопрос «цепь 420 или 428» решает не название мопеда, а маркировка на самой цепи и шаг звёзд.

Перед заказом нужны три параметра: шаг (420 или 428), количество звеньев (обычно от 100 до 118) и число зубьев обеих звёзд. Передняя обычно имеет 13–17 зубьев («Звезда ведущая передняя Delta 420-15T», «428-14T»), задняя — 36–42.

Цепь и обе звезды меняют комплектом и всегда одного шага. Цепь 428 на звёзды 420 не встанет физически, а изношенная цепь на новых звёздах съедает их за короткий пробег. Учтите и то, что изменение числа зубьев меняет нужную длину цепи. Позиции — в разделе цепи и звёзды.

Тип коробки: полуавтомат или механика

Двигатели 110 и 125 см³ бывают с полуавтоматическим сцеплением (без рычага сцепления на руле) и с механическим (с рычагом). Определить тип проще всего по рулю: есть рычаг слева — механика, нет — полуавтомат.

Это принципиально, потому что картеры, диски сцепления, крышки и рычаги в этих исполнениях разные. Деталь сцепления от МКПП на двигатель с полуавтоматом не встаёт, и наоборот. Поэтому тип коробки указывают прямо в названии двигателя в каталоге. Узлы сцепления и КПП — в разделе трансмиссия для мопедов.

Что измерить и сфотографировать перед заказом

Пять минут работы закрывают почти все спорные случаи. Снимайте при дневном свете, с расстояния, на котором читаются цифры.

1. Код на картере: левая нижняя часть, у передней звезды или рычага переключения. Протереть и снять крупно.
2. Старую деталь с маркировкой: диаметр и размер на днище поршня (STD или +0,25 … +1,00), размер на кольцах.
3. Число зубьев на обеих звёздах и маркировку на цепи — шаг и количество звеньев.
4. Статор с пересчитанным количеством катушек, отдельно — ротор с внутренней стороны.
5. Наличие или отсутствие рычага сцепления на руле — это и есть ответ о типе коробки.
6. Замеры штангенциркулем: диаметр цилиндра и диаметр поршневого пальца (точнее — нутромером, если он есть). Обязательно, если двигатель растачивали или на детали нет маркировки.
7. Общие фото двигателя со стороны звезды и со стороны генератора: по ним видно тип картера и крепления.

Что часто несовместимо

• Головки цилиндра и ЦПГ разных объёмов — даже когда внешне одинаковы.
• Картеры под подшипник и под втулку коленвала.
• Роторы генератора под разные статоры: 1+1 катушки и 6 катушек.
• Сцепление полуавтомата и механики: диски, крышки, рычаги.
• Цепи 420 и 428 и звёзды под эти шаги.
• Глушители разных рам: Alpha, Delta и Active похожи внешне, а крепления у них разные.

Типичные ошибки подбора

• Заказ по названию мопеда без кода двигателя и диаметра цилиндра.
• ЦПГ 70 на двигатель 50 см³ без замены коленвала и карбюратора.
• Поршень с пальцем другого диаметра — классика для 70 см³ с пальцем 10 и 13 мм.
• Ротор генератора под другой статор.
• Звёзды 428 к цепи 420 и наоборот.
• Детали сцепления МКПП на двигатель с полуавтоматом.
• Стандартные кольца в расточенный цилиндр вместо ремонтного размера.

Коротко главное

Совместимость запчастей Alpha и Delta определяют три вещи: код двигателя на картере, реальный диаметр цилиндра с пальцем и тип коробки. Шаг цепи и число катушек статора добавляют ещё два обязательных параметра для ходовой и электрики. Если эти данные собраны, подбор перестаёт быть лотереей.

Порядок действий простой: протереть картер и сфотографировать код, снять и измерить старую деталь, сверить цифры с названием позиции. С такими данными искать удобно в разделе запчасти для мопедов Alpha и Delta, где объём, диаметр и маркировка указаны прямо в названиях, а более широкий выбор по узлам — в общем разделе запчасти для мопедов.
