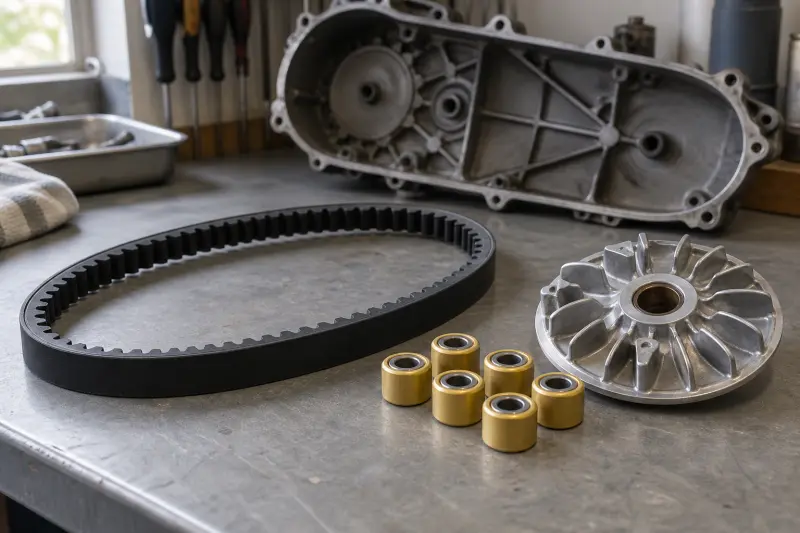

Как подобрать ремень и ролики вариатора для скутера GY6 50

Ремень и ролики — две детали вариатора, которые на скутере с двигателем GY6 50 (139QMB) меняют чаще всего. Именно они определяют, как скутер трогается с места, насколько уверенно набирает скорость и не свистит ли под нагрузкой. Ошибка в подборе оборачивается повторной заменой: слишком узкий ремень буксует, а ролики произвольного веса отнимают либо разгон, либо максимальную скорость. Ниже — практическая инструкция по подбору по маркировке, размерам и симптомам, а также способ отличить изношенный ремень от неисправности самого вариатора.

Если вы искали «ремень вариатора GY6 50 как подобрать», короткий ответ такой. Ремень подбирают по маркировке на наружной стороне старого ремня: два числа — длина × ширина в миллиметрах. Для GY6 50 с задним колесом 10 дюймов и коротким картером это обычно ремень 669×18, для колеса 12 дюймов и длинного картера — ремень 729×17,5 или 729×17,7. Если на старом ремне выбито другое число, например 710×17,5 или 723×17,5, заказывайте именно его: маркировка важнее общего правила.

Ролики подбирают по двум параметрам: размер (диаметр × ширина; у GY6 это 18×14 мм, тогда как 16×13 мм — размер скутеров Honda Dio, Tact и Lead, поэтому сверяйте по старому ролику) и вес в граммах. Штатный вес для GY6 50 обычно 6–12 г в зависимости от размера ролика. В названиях позиций каталога оба параметра указаны прямо, например «Ролики вариатора 4T GY6 50 18×14 мм, 9 г». Все шесть роликов должны быть одинакового веса. Дальше — подробности по каждому шагу.

Маркировка ремня: что означают числа

На наружной гладкой стороне ремня производитель выбивает или печатает два числа через знак умножения, например 669×18 или 729×17,5. Первое число — длина ремня в миллиметрах, второе — ширина по наружной стороне. Это и есть основной код для подбора: новый ремень должен иметь ту же маркировку, что и старый, если старый был штатным и работал без пробуксовки.

Если маркировка стёрлась, осмотрите внутреннюю сторону — иногда числа дублируются между зубцами. Когда ничего не видно, измерьте ширину старого ремня штангенциркулем в нескольких местах по наружной кромке. Помните, что изношенный ремень всегда уже своей маркировки — на 1–1,5 мм и больше, — поэтому измеренное число показывает лишь нижнюю границу: штатная ширина была больше. Вычислить её из замера нельзя, поэтому ширину берут по штатному ремню для вашего картера и колеса из таблицы ниже, а измеренное значение служит проверкой. Длину прямым измерением определить сложно, поэтому в этом случае ориентируются на размер заднего колеса и длину картера из таблицы ниже и сверяются с кодом двигателя.

Короткий и длинный картер: как колесо задаёт длину ремня

Двигатели GY6 50 выпускают с двумя вариантами задней части картера — короткой и длинной. Длина картера связана с размером заднего колеса: на скутерах с 10-дюймовым колесом стоит короткий картер, с 12-дюймовым — длинный. Чем длиннее картер, тем больше расстояние между передним и задним вариатором и тем длиннее нужен ремень. Общее правило сведено в таблицу.

Таблица даёт первое приближение, а не окончательный ответ. Часть моделей с 12-дюймовым колесом укомплектована ремнями 710×17,5 или 723×17,5, и ремень другой длины на таком двигателе меняет диапазон работы вариатора: скутер либо вяло трогается, либо не добирает максимальной скорости, а сам ремень изнашивается быстрее. Поэтому порядок простой: сначала маркировка старого ремня, потом таблица, и только потом размер колеса как подсказка.

Ширина ремня: почему важны даже 0,5 мм

Ширина не менее важна, чем длина. Ремень работает в клиновидных шкивах, и именно ширина определяет, на какой глубине он сидит. Слишком узкий ремень опускается глубже в шкивы: скутер медленнее разгоняется, ремень буксует и греется, максимальная скорость падает. Слишком широкий садится высоко, рвёт и дёргает при трогании, а края быстро обтрёпываются. На скутере 50 куб. см разница в 0,5 мм между шириной 17,5 и 18 мм ощутима на ходу, поэтому округлять «18 вместо 17,5, это почти одно и то же» не стоит.

Обычный ремень или кевларовый

По конструкции ремни делят на обычные резиновые с кордом и кевларовые (армированные). Кевларовый долговечнее и лучше держит нагрузку, поэтому его часто берут для ежедневной интенсивной езды. Но есть условие: армированный ремень ставят только на исправный вариатор с ровными шкивами. Если на рабочих поверхностях есть борозды, более жёсткий кевларовый ремень изнашивает шкивы быстрее обычного. Для штатного скутера с ровными шкивами подойдёт любой тип с правильной маркировкой; в разделе ремней вариатора для скутеров тип ремня обычно указан прямо в названии позиции.

Признаки износа ремня вариатора

Штатный ресурс ремня — примерно 8–15 тысяч километров в зависимости от качества и стиля езды. Но пробег лишь ориентир: ремень осматривают при каждом снятии крышки вариатора. Признаки износа ремня вариатора, по которым его меняют, не дожидаясь обрыва:

• ширина уменьшилась больше чем на 1–1,5 мм от маркировки — измеряйте штангенциркулем по наружной стороне в трёх-четырёх местах;
• края расслоились или обтрепались, видны нити корда;
• трещины на внутренних зубцах, особенно если они заметны без сгибания ремня;
• блестящая заполированная рабочая поверхность — ремень скользит по шкивам вместо того, чтобы сцепляться с ними;
• свист и пробуксовка при разгоне, особенно под нагрузкой или на подъёме;
• падение максимальной скорости при исправном двигателе.

Если совпали два и больше пункта, ремень меняют независимо от пробега. Один симптом — повод осмотреть вариатор: свист и падение скорости так же дают изношенный шкив или люфт втулки.

Ролики вариатора GY6 50: размер и вес

Ролики лежат в гнёздах переднего вариатора и под действием центробежной силы раздвигают подвижную щёку, меняя передаточное число. Подбирают их по двум параметрам, и оба есть в названии позиции каталога.

Размер роликов

Размер записывают как диаметр × ширина в миллиметрах. Для вариаторов GY6 — и 50, и 125/150 — это 18×14 мм: комплекты в каталоге под эти двигатели именно такого размера. Соседний типоразмер 16×13 мм принадлежит скутерам Honda Dio, Tact и Lead и с GY6 не взаимозаменяем: ролик другого размера либо не сядет в гнездо, либо будет люфтить и быстро выбьет дорожку. Поэтому перед заказом достаньте один старый ролик, измерьте диаметр и ширину штангенциркулем и сверьте с названием позиции, например «Ролики вариатора 4T GY6 50 18×14 мм, 9 г».

Вес роликов и динамика

Вес роликов — это настройка характера разгона. Штатный вес роликов для GY6 50 обычно 6–12 г в зависимости от размера, для GY6 125/150 — 10–14 г. Более лёгкие ролики дают лучший разгон с места и более высокие обороты, но меньшую максимальную скорость; более тяжёлые — наоборот. Для ежедневной езды берите штатный вес по маркировке старых роликов; если хотите сместить баланс, меняйте вес небольшими шагами. Запрос «ролики вариатора GY6 50 вес» упирается в одно главное правило: все шесть роликов должны быть одинакового веса, смешивать разные нельзя — вариатор будет работать неровно, с рывками.

Когда менять ролики

Ролики меняют, когда на них появляются плоские площадки износа или выбоины. Такой ролик не катится по дорожке, а скользит, поэтому разгон идёт с рывками и провалами. Вместе с роликами осматривают направляющие сухари (слайдеры) щеки вариатора и втулку вариатора: изношенные сухари стучат и дают люфт щеки, а выработанная втулка — перекос подвижной щеки. Комплект нужного размера и веса подбирают в разделе роликов вариатора для скутеров.

Проверка вариатора перед заменой ремня

Новый ремень на изношенном вариаторе долго не живёт: борозда на шкиве срежет его за несколько сотен километров. Поэтому перед заказом ремня проверяют узел целиком. Что осмотреть, когда крышка уже снята:

1. Люфт втулки переднего вариатора на валу. Возьмите подвижную щёку рукой и покачайте: заметный поперечный люфт — признак изношенной втулки.
2. Рабочие поверхности шкивов. Проведите ногтем или кромкой штангенциркуля по конусу: борозды, ступеньки и кольцевая выработка чувствуются сразу. Такой шкив уничтожит любой новый ремень.
3. Пружина заднего вариатора. Просевшая пружина не прижимает щёки, ремень проваливается глубже, и скутер теряет разгон даже с новым ремнём.
4. Накладки сцепления и барабан. Изношенные накладки дают пробуксовку при трогании, которую легко спутать с проблемой ремня.

Если на шкивах выработка, а втулка люфтит, сначала меняют вариатор: в разделе вариаторов для скутеров передний и задний узлы подбирают по версии двигателя, потому что GY6 50 и GY6 125/150 не взаимозаменяемы. Пробуксовка при трогании с исправным ремнём и шкивами — повод проверить сцепление для скутеров: накладки, пружины и барабан. Остальные детали узла собраны в разделе трансмиссии для скутеров.

Ошибки монтажа

Даже правильно подобранный ремень можно испортить за первые километры. Самые частые ошибки при установке:

• Ремень поставлен против направления. Часть ремней имеет стрелку направления вращения на наружной стороне; такой ремень ставят стрелкой по ходу вращения шкива.
• Ремень в смазке или масле. Грязные руки, смазанная втулка или подтекающий сальник — и ремень буксует с первого дня. Шкивы перед установкой протирают насухо.
• Гайка вариатора затянута без удержания шкива и без правильного момента. Недотянутая гайка даёт люфт и разбивает шлицы, перетянутая — деформирует щёку. Шкив фиксируют держателем, а не отвёрткой в рёбра.
• Ролики поставлены не той стороной. У роликов с направлением есть правильное положение в гнезде; перепутанная сторона — рывки и ускоренный износ.
• Ролики разного веса в одном комплекте. Даже один ролик другого веса разбалансирует вариатор.
• Забытые сухари щеки. Без слайдеров щека стучит, а дорожки роликов вырабатываются за несколько сотен километров.

Что измерить и сфотографировать перед заказом

Один раз собранный набор фото и чисел избавляет от повторного заказа. Чек-лист:

• Фото маркировки старого ремня на наружной стороне, например 669×18 или 729×17,5. Если маркировка стёрлась — фото ремня рядом со штангенциркулем, раскрытым на его ширину.
• Ширина старого ремня штангенциркулем в трёх местах; запишите наибольшее значение.
• Фото старого ролика рядом со штангенциркулем: диаметр и ширина (для GY6 — 18×14 мм).
• Вес старого ролика, если есть весы с точностью до 0,1 г; иначе — маркировка веса на самом ролике или на упаковке прошлого комплекта.
• Фото шкивов переднего и заднего вариатора крупным планом, чтобы были видны рабочие конусы.
• Фото задней части картера сбоку — по нему видно, короткий он или длинный.
• Размер заднего колеса: 10 или 12 дюймов, последнее число с боковины шины.
• Код двигателя с картера (для GY6 50 это 139QMB, встречаются также обозначения 139QMA и 1P39QMB) и, если знаете, модель скутера.

Типичные ошибки подбора

• Ремень подобран по размеру колеса без проверки маркировки. Правило «12 дюймов — значит 729» не работает для моделей с ремнями 710×17,5 или 723×17,5.
• Ремень от GY6 125/150 (743×20 и длиннее) куплен на GY6 50 из-за слова «GY6» в названии. Это другой двигатель с другим картером.
• Ролики от Honda вместо GY6. Размер 16×13 мм в вариатор GY6 не встаёт: для GY6 берут 18×14 мм.
• Ролики произвольного веса «чтобы быстрее ехал». Слишком лёгкие — двигатель ревёт на высоких оборотах, а максимальная скорость падает; слишком тяжёлые — скутер вяло трогается с места.
• Новый ремень на изношенных шкивах. Несколько сотен километров — и ремень снова обтрёпан.
• Ширина округлена «до ближайшего размера». 17,5 и 18 мм — разные ремни.

Когда обращаться к мастеру

Замену ремня и роликов большинство владельцев GY6 50 делают сами: нужны ключ для гайки вариатора, держатель шкива, штангенциркуль и час времени. В мастерскую стоит обратиться, если после замены ремня и роликов рывки или пробуксовка не исчезли (вероятно, изношена втулка, шкив или пружина заднего вариатора и нужна дефектовка узла), если на шкивах глубокие борозды или следы перегрева, а также если разбиты шлицы вала или сорвана резьба гайки вариатора — здесь нужны инструмент и опыт.

Вывод

Подбор ремня и роликов для GY6 50 сводится к трём числам: длина × ширина с маркировки старого ремня, размер ролика и его вес в граммах. Размер колеса и длина картера подсказывают ожидаемый размер (669×18 для 10 дюймов, 729×17,5 для 12), но последнее слово — за маркировкой. Перед заменой осмотрите шкивы, втулку и пружину: новый ремень на изношенном вариаторе проблему не решит. Сделайте фото по чек-листу, сверьте числа с названием позиции и подберите ремень и ролики по маркировке в разделе запчастей для скутеров GY6 50.
